Поверка осциллографа Fluke 190-502 в Саранске
Новые двух- и четырехканальные осциллографы стандарта КАТ. IV Fluke ScopeMeter 190 Series II: увидеть и исправить больше. Поверка осциллографа Fluke 190-502 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Новая серия приборов Fluke ScopeMeter 190 Series II сочетает в себе высочайшие стандарты безопасности, прочную переносную конструкцию и профессиональные характеристики настольных осциллографов. Будучи разработанными для специалистов по обслуживанию производства, осциллографы ScopeMeter приспособлены к эксплуатации в суровых производственных условиях и могут применяться для тестирования самых различных классов оборудования — от микроэлектроники до силовых электронных цепей.

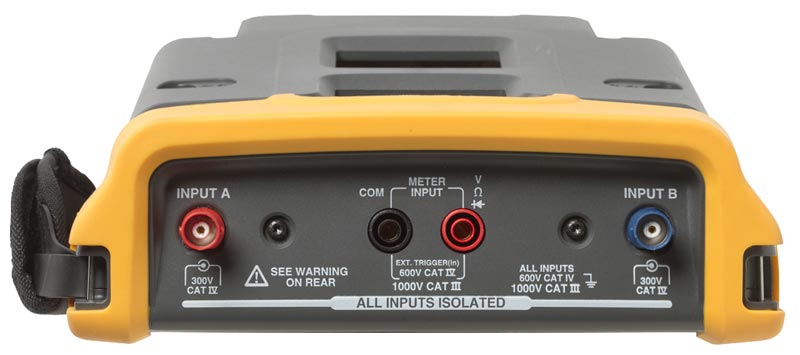

Поверка осциллографа Fluke 190-502
Новый осциллограф 190 Series II является основным инструментом, который вы захватите с собой для устранения практически любой неисправности. В этом приборе предусмотрена поддержка режимов мультиметра и безбумажного регистратора TrendPlot™ и ScopeRecord™, режима управления без использования рук с помощью синхронизации Connect-and-View™ и многое другое.
- Два или четыре электрически изолированных входа
- Поддержка стандарта безопасности КАТ. III 1000 В/КАТ. IV 600 В
- Имеются модели с диапазоном частот 60 МГц, 100 МГц, 200 МГц или 500 МГц
- Высокая частота выборки, до 5 GS/s с разрешение до 200 ps (в зависимости от модели и используемых каналов)
- Большой объем памяти: захват осциллограмм размером 10 000 выборок на канал для детального изучения сигнала
- Отдельный цифровой мультиметр с 5 000 отсчетов (в двухканальных моделях)
- Измерения по четырем каналам со входами BNC (в четырехканальных моделях)
- Непрерывная автосинхронизация Connect-and-View, синхронизация по одиночному событию, по ширине импульса и по видеосигналу
- Режим регистратора ScopeRecord — запись осциллограмм в течение 48 часов
- Регистрация тенденций с записью характеристик сигнала в течение 22 дней
- Расширенные возможности автоматических измерений мощности (Vpwm, В∙А, Вт, коэффициент мощности) и временных параметров (мА∙с, В/с, Вт/с)
- Категория пыле- и влагозащищенности IP-51 для суровых промышленных условий
- Изолированные порты USB для запоминающих устройств и связи с компьютером
- Литий-ионный аккумулятор обеспечивает длительную автономную работу прибора
— В четырехканальных моделях 190-X04 время автономной работы составляет до 7 часов (в комплект включен аккумулятор BP291)
— В двухканальных моделях 190-XX2 время автономной работы составляет 4 часа (со штатным аккумулятором BP290) или до 8 часов (с дополнительно приобретаемым аккумулятором BP291)
— Зарядка запасного аккумулятора обеспечивается дополнительно приобретаемым внешним зарядным устройством EBC290 - Отсек аккумулятора снабжен легко снимающейся крышкой для быстрой замены аккумуляторов
- Удобный слот на основе стандартного замка Kensington® для защиты прибора от несанкционированного доступа при хранении
Поверка осуществляется по документу МП 54292-13 «Осциллографы-мультиметры двухканальные Fluke 190-502. Методика поверки», утвержденному ФГУП «ВНИИМС» в 2013 г.
Перечень основных средств, применяемых при поверке: – калибратор универсальный Fluke 5520A с опцией SC-600 для калибровки осциллографов. Диапазон воспроизведения напряжения постоянного тока: от 0 до 1000 В; пределы допускаемой абсолютной погрешности (DU): ± (0,000011 – 0,000018)·U. Диапазон воспроизведения напряжения переменного тока: от 1 мВ до 1020 В (10 Гц – 500 кГц); пределы допускаемой абсолютной погрешности (DU): ± (0,00015 – 0,002)·U. Диапазон воспроизведения силы постоянного тока: от 0 до 20,5 А; пределы допускаемой абсолютной погрешности (DI): ± (0,0001 – 0,0005)·I.
Диапазон воспроизведения силы переменного тока: от 29 мкА до 20,5 А (10 Гц – 30 кГц); пределы допускаемой абсолютной погрешности (DI): ± (0,0004 – 0,003)·I.
Диапазон воспроизведения частоты переменного тока: от 0,01 Гц до 2 МГц; пределы допускаемой абсолютной погрешности (DF): ± (2,5·10-6)·F. Диапазон воспроизведения электрического сопротивления: от 0,0001 Ом до 1100 МОм; пределы допускаемой
абсолютной погрешности (DR): ± (0,000028 – 0,003)·R. Диапазон воспроизведения электрической емкости: от 0,19 нФ до 110 мФ; пределы допускаемой абсолютной погрешности (DC): ± (0,0025 – 0,011)·C. Имитация сигнала термопары типа К: от минус 200
до 1372 °С; (DТ): ± (0,16 – 0,4) ºC.
