Поверка гриндометра Константа-клин в Саранске
Назначение: предназначены для измерений размеров частиц лакокрасочных материалов при определении степени перетира.
Поверка гриндометра Константа-клин

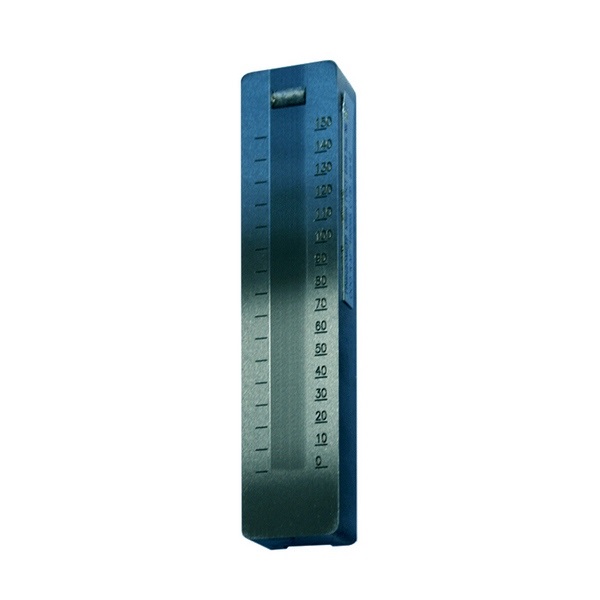

Принцип работы гриндометров основан на распределении лакокрасочного материала в пазе, соответствующем размерам частиц материала. Конструктивно гриндометры состоят из измерительной плиты с клинообразным пазом, параллельным ее продольной оси, и скребка. Измерительная плита изготовляется из закаленной стали. Глубина паза равномерно увеличивается от нуля до максимального значения диапазона измерений гриндометра и соответствует шкале гриндометра с оцифрованными в микрометрах делениями, нанесенной на измерительной плите вдоль паза. Скребок гриндометра изготовлен из цельной стальной пластины и имеет два одинаковых двухсторонних полированных прямых лезвия с закругленной кромкой. Длина кромки лезвия не менее ширины измерительной плиты гриндометра.
| Обозначение модификации | Диапазон измерений размеров частиц, мкм | Цена деления шкалы, мкм | Пределы допускаемой абсолютной погрешности, мкм |
| Константа-Клин-250 | 0-250 | 25 | ±5,0 |
| Константа-Клин-150 | 0-150 | 10 | ±2,5 |
| Константа-Клин-100 | 0-100 | ||
| Константа-Клин-50 | 0-50 | 5 | |
| Константа-Клин-25 | 0-25 | 2,5 | |
| Константа-Клин-15 | 0-15 | 1,5 | ±1,0 |
Поверка осуществляется по документу «Г риндометры Константа-Клин модификаций Константа-Клин-15, Константа-Клин-25, Константа-Клин-50, Константа-Клин-100, Константа-Клин-150, Кон-станта-Клин-250. Методика поверки. МП 2512-0012-2012», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 5 апреля 2012 г.
Основным средством поверки является измерительная головка рычажно-зубчатая с ценой деления 1 мкм, ГОСТ 18833-73.
Сведения о методах измерений
Методика измерений приведена в документах «Гриндометр Константа-Клин-15. Руководство по эксплуатации», «Гриндометр Константа-Клин-25. Руководство по эксплуатации», «Гриндометр Константа-Клин-50. Руководство по эксплуатации», «Гриндометр Константа-Клин-100. Руководство по эксплуатации», «Гриндометр Константа-Клин-150. Руководство по эксплуатации», «Гриндометр Константа-Клин-250. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к гриндометрам Константа-Клин модификаций Константа-Клин-15, Константа-Клин-25, Константа-Клин-50, Константа-Клин-100, Константа-Клин-150, Константа-Клин-250
ТУ 3677-046-77761933-08 «Гриндометры Константа-Клин. Технические условия».
