Поверка генератора сигнала произвольной формы Rohde Schwarz HMF2525 в Саранске
Назначение: для формирования и воспроизведения стандартных форм электромагнитных колебаний, электромагнитных колебаний с различными видами модуляции, а также электромагнитных колебаний произвольной формы и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, в учебных целях.

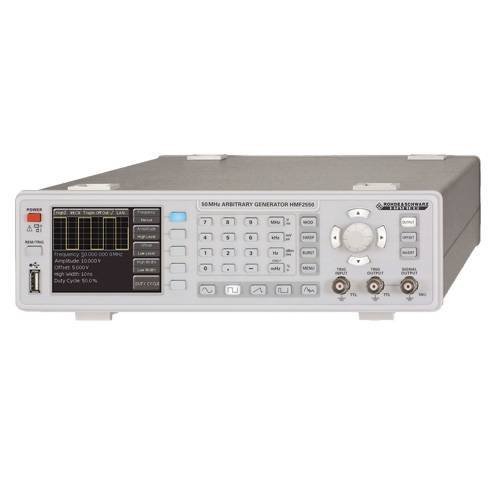

Поверка генератора сигнала произвольной формы Rohde Schwarz HMF2525
Принцип работы генераторов сигналов произвольной формы основан на прямом цифровом синтезе. Цифровые отсчеты с информацией о форме сигнала поступают из оперативной памяти прибора на цифро-аналоговый преобразователь (ЦАП). Далее с ЦАП сигнал подается на выходной усилитель, фильтр и схему аттенюаторов, а затем на выходной разъем.
В память генераторов сигналов произвольной формы заложены стандартные сигналы различных форм, среди которых: синусоидальный, меандр, прямоугольный с регулируемой скважностью, треугольный, пилообразный и т. д. Для всех видов сигналов имеется возможность введения постоянного смещения. Предусмотрены режимы амплитудной, частотной, фазовой модуляций (внутренней и внешней), режимы качания частоты и генерации заданного количества периодов сигнала. Режим формирования сигналов произвольной формы осуществляется с помощью специального программного обеспечения через внешний компьютер. Для обеспечения синхронизации режимов работы генераторы сигналов произвольной формы оснащены входом и выходом сигналов запуска.
Генераторы сигналов произвольной формы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально GPIB, LAN.
Поверка осуществляется по документу «Генераторы сигналов произвольной формы HMF2525, HMF2550. Методика поверки» МП РТ 1696-2012, утвержденному ФБУ «Ростест-Москва» в марте 2012 года.
Средства поверки:
| Наименование
средства поверки |
Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
| Пределы измерений | Пределы
допускаемой погрешности |
||
| Частотомер | 10 МГц | ±5х10-7 | Частотомер Ч3-64/1 |
| Вольтметр
универсальный |
U^i-: от 1 мВ до 10 В ^ерем: от 1 мВ до 10 В, от 10 Гц до 100 кГц | ±0,3 % ±0,3 % | Вольтметр В7-78/1 |
| Измеритель
мощности |
от 1 мкВт до 100 мВт от 0 Гц до 50 МГц | ±2 % | Ваттметр NRP-Z51 |
| Осциллограф | Полоса пропускания 500 МГц | Осциллограф цифровой RTM1052 | |
| Анализатор
спектра |
от 10 Гц до 300 МГц | Уровень собственных гармонических искажений не более (минус 90 -минус 70) дБ относительно уровня несущей | Анализатор спектра UPV
Анализатор спектра FSV3 |
Сведения о методах измерений
Сведения о методиках (методах) измерений содержатся в документе «Генераторы сигналов произвольной формы HMF2525, HMF2550. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к генераторам сигналов произвольной формы HMF2525, HMF2550
- Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Г ермания.
