Поверка генератора Rohde Schwarz SMW200A в Саранске
Назначение: для формирования смодулированных синусоидальных СВЧ колебаний с нормированными уровнем и частотой выходного сигнала, а также колебаний с различными видами модуляций.
Поверка генератора Rohde Schwarz SMW200A
Принцип работы генераторов сигналов векторных SMW200A основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. Выходной уровень генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня. Для воспроизведения сигналов с различными видами модуляции генератор оснащен модуляторами и источниками модулирующих сигналов на основе цифроаналоговых преобразователей. Расчет необходимых данных для цифро-аналоговых преобразователей при формировании сигналов с цифровой модуляцией или со сложными корреляционными зависимостями производится в микропроцессоре. В генераторе возможна установка второго канала, который может работать независимо от первого канала или синхронно и фазово-когерентно с первым каналом.

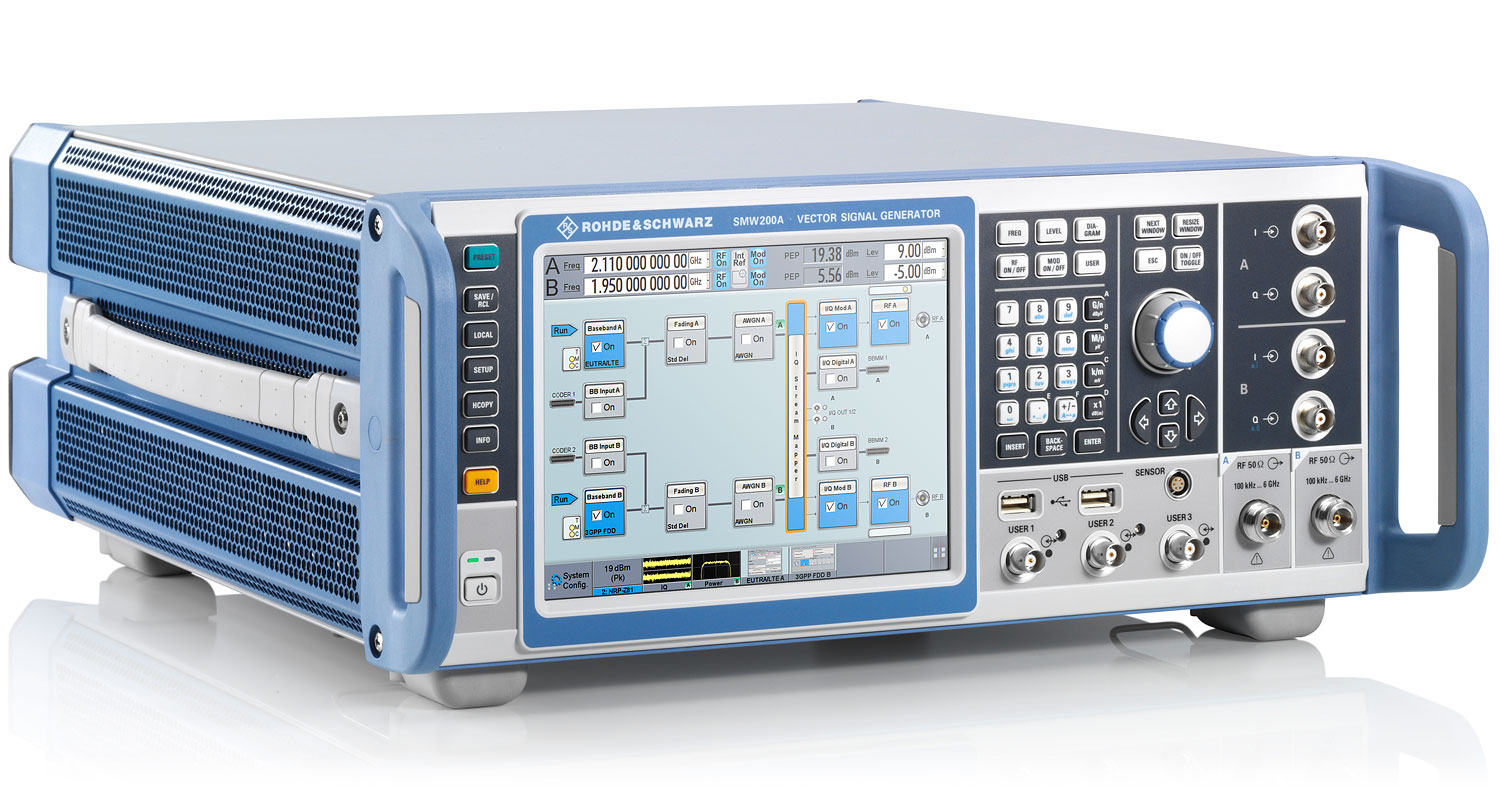

Конструктивно генераторы сигналов векторные SMW200A выполнены в виде настольного лабораторного прибора. Управление прибором осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешней ПЭВМ. Генераторы сигналов векторные SMW200A оснащены интерфейсами USB, LAN, GPIB.
Поверка осуществляется по документу РТ-МП-7145-441-2020 «ГСИ. Генераторы сигналов векторные SMW200A. Методика поверки», утвержденному ФБУ «Ростест-Москва» «14» апреля 2020 года.
Основные средства поверки:
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 43830-10);
- частотомер универсальный CNT-90 (регистрационный номер в Федеральном информационном фонде 41567-09);
- ваттметр поглощаемой мощности СВЧ NRP50T (регистрационный номер в Федеральном информационном фонде 69958-17);
- анализатор фазового шума FSWP50 с опцией В1, B61 (регистрационный номер в Федеральном информационном фонде 63528-16);
- анализатор спектра R&S FSW8 с опциями К7, К70 (регистрационный номер в Федеральном информационном фонде 52615-13);
- анализатор электрических цепей векторный ZVA50 (регистрационный номер в Федеральном информационном фонде 48355-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- Приказ Росстандарта № 1621 от 31.07.2018 Об утверждении государственной поверочной схемы для средств измерений времени и частоты
- Приказ Росстандарта № 3461 от 30.12.2019 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц
- Приказ Росстандарта № 2839 от 29.12.2018 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 78,33 ГГц
- ГОСТ Р 8.607-2004 ГСИ. Государственная поверочная схема для средств измерений девиации частоты
- ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний
- Техническая документация “Rohde & Schwarz GmbH & Co. KG”, Германия
