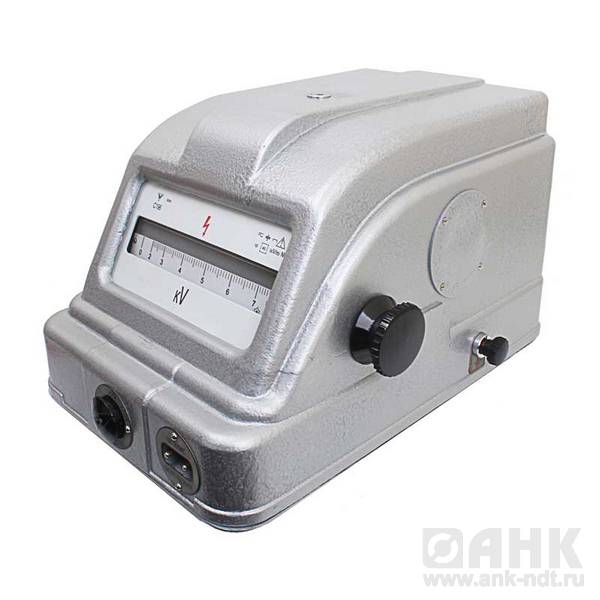

Описание С196 киловольтметра
Назначение киловольтметра С196: Киловольтметр электростатический С196 предназначен для измерения напряжения постоянного и переменного тока в широком диапазоне частот в цепях с одним заземленным полюсом, т. е. в заземленных цепях. Прибор С196 может измерять напряжение в незаземленных цепях, т. е. в цепях, имеющих оба провода под напряжением относительно земли.
Назначение киловольтметра С196:
Киловольтметр электростатический С196 предназначен для измерения напряжения постоянного и переменного тока в широком диапазоне частот в цепях с одним заземленным полюсом, т. е. в заземленных цепях.
Прибор С196 может измерять напряжение в незаземленных цепях, т. е. в цепях, имеющих оба провода под напряжением относительно земли.
Технические характеристики киловольтметра С196:
- Диапазоны показаний прибора: 0 — 7.5; 0 — 15 и 0 — 30 кВ.
- Диапазоны измерений прибора от 27 до 100% конечного значения диапазона показаний.
- Нормальная частота прибора 50 Гц.
- Рабочая область частот — переменный ток от 20 Гц до:
- 14 МГц — в диапазоне показаний 0 — 7.5 кВ;
- 8 МГц — в диапазоне показаний 0 — 15 кВ;
- 2 МГц — в диапазоне показаний 0 — 30 кВ.
- Предел допускаемой основной погрешности ± 1.0% от конечного значения диапазона измерений.
- Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от 20 ± 5 °С до любой температуры в пределах от 10 до 35 °С, на каждые 10 °С изменения температуры равен ± 1.0%.
- Входная емкость не превышает 15 пФ.
- Собственная резонансная частота не ниже 100 МГц.
- Время успокоения не превышает 4 с.
- Испытательное напряжение изоляции между высоковольтным электродом и корпусом, соединенным с цепью питания осветителя:
- 16 кВ — в диапазоне показаний 0 — 7.5 кВ;
- 26 кВ — в диапазоне показаний 0 — 15 кВ;
- 45 кВ — в диапазоне показаний 0 — 30 кВ;
- 2 кВ — между цепью питания осветителя и копусом.
- Сопротивление изоляции высоковольтного электрода относительно корпуса при температуре окружающего воздуха 20 ± 5 °С и относительной влажности до 80% не менее 104 МОм.
- Сопротивление изоляции цепи питания осветителя относительно корпуса при тех же условиях не менее 40 МОм.
- Электропитание осветителя осуществляется от сети переменного тока частотой 50 Гц напряжением 127 или 220 В и от сети напряжением 6 В постоянного тока или переменного тока частотой 50 Гц.
- Габаритные размеры прибора С196 280×645×239 мм.
- Масса С196, не более 11 кг.
Основным предназначением такого прибора, как киловольтметр является точное определение величины переменного и постоянного тока в разнообразных значениях частотных показателей. Выполняются все типы измерений в целях профилактики с заземлением одного из полюсов. Конструкция прибора состоит из датчика и непосредственно блока для проведения измерений, между собой детали объединяются кабелем. Для обеспечения максимального уровня безопасности считывание показаний напряжения выполняются с применением высокочастотного разъёма.
Прибор С196 с лёгкостью можно применять для выполнения различных измерений при контроле напряжения в условиях производства, например как проверку изоляции тока либо контроля измерительных трансформаторных блоков. С196 отличается от аналогов отлично реализованным модулем безопасности прибора, плюс ко всем у устройств довольно эргономично и удобно в применении. Использовать киловольтметр можно в температурных условиях не ниже —10 и не выше +40 градусов по шкале Цельсия. Все данные прибора выводятся на удобный экран. Погрешность прибора минимальна, так что показания могут применяться даже в вычислениях требующих максимальной точности результатов.
