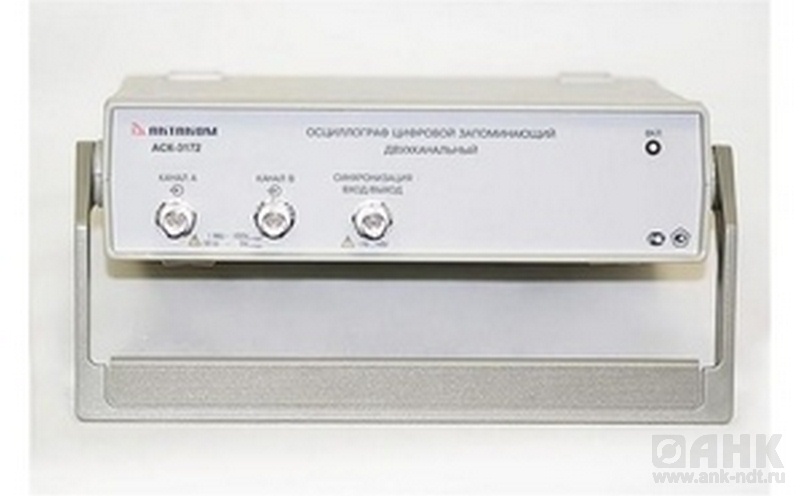

Описание АСК-3106 двухканального осциллографа- приставки
Состоит в госреестре СИ
Доставка во все регионы РФ
Краткие технические характеристики АСК-3106:
- Дискретизация до 100 МГц в режиме реального времени
- 2 или 4 независимых канала с полосой до 100 МГц на канал
- Большая, определяемая пользователем длина записи — до 132 кБ на канал
- Произвольно настраиваемый режим предзаписи/послезаписи
- Высокая чувствительность (от 2 мВ/дел)
- Высокоомный (1 МОм) и низкоомный (50 Ом) вход, программно коммутируемые входы
- Интерфейс — USB 1.1
- Режим (безбумажного) самописца, аварийная сигнализация
- Кнопка автоматической настройки развертки/синхронизации
- Автоматические измерения, в т. ч. определение фазового сдвига
- Статистические измерения и построение гистограмм
- Спектроанализатор (БПФ)
- Цифровое послесвечение
- Цифровая фильтрация
- Программная эмуляция входного сигнала
- Русскоязычный или англоязычный (по выбору пользователя) интуитивно-понятный интерфейс с изменяемым оформлением
- Сохранение данных и конфигурации прибора
- Трансляция данных в MS Excel с сохранением масштабов по осям осциллограммы
АСК-3106 Двухканальный осциллограф — приставка
- Дискретизация до 100 МГц в режиме реального времени
- 2 или 4 независимых канала с полосой до 100 МГц на канал
- Большая, определяемая пользователем длина записи — до 132 кБ на канал
- Произвольно настраиваемый режим предзаписи/послезаписи
- Высокая чувствительность (от 2 мВ/дел)
- Высокоомный (1 МОм) и низкоомный (50 Ом) вход, программно коммутируемые входы
- Интерфейс — USB 1.1
- Режим (безбумажного) самописца, аварийная сигнализация
- Кнопка автоматической настройки развертки/синхронизации
- Автоматические измерения, в т. ч. определение фазового сдвига
- Статистические измерения и построение гистограмм
- Спектроанализатор (БПФ)
- Цифровое послесвечение
- Цифровая фильтрация
- Программная эмуляция входного сигнала
- Русскоязычный или англоязычный (по выбору пользователя) интуитивно-понятный интерфейс с изменяемым оформлением
- Сохранение данных и конфигурации прибора
- Трансляция данных в MS Excel с сохранением масштабов по осям осциллограммы
Технические параметры
| Вертикальная развертка | |
| Число делений экрана | 8 |
| Число пикселей на деление | 32 |
| Диапазон отклонения | 2 мВ/дел...10 В/дел с шагом 1-2-5 |
| Погрешность | ±2,5% |
| Частотный диапазон по уровню —3 дБ | DC: 0 Гц...100 МГц AC: 1,2 Гц...100 МГц |
| Время нарастания переходной характеристики | Макс. 6,5 нс |
| Разделение каналов | Мин. —40 дБ во всем частотном диапазоне |
| Входной импеданс | 1 МОм +5% —3% или 50 Ом ±2 % |
| Подстройка погрешности входного сопротивления | Цифровая для абс. погрешности ±(2% от текущего напряжения ±1 отсчет) + погрешности щупа |
| Входная емкость | 20 пФ ±1 пФ |
| Максимальное входное напряжение | ±100 В в любом диапазоне |
| Синхронизация | |
| Источник синхронизации | Канал А, канал В, внешний вход синхронизации |
| Установка порога | Канал А и канал В во всем отображаемом диапазоне. Внешн. фиксир. +1,2 В |
| Выбор фронта синхронизирующего сигнала | Передний или задний фронт |
| Минимальный период повторения синхронизирующего импульса | 20 нс |
| Минимальная длительность синхронизирующего импульса | 10 нс |
| Диапазон напряжений на входе внешней синхронизации | —1...+6 В |
| Подключение и подстройка синхронизации | Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В, с частотой среза 3,5 МГц |
| Горизонтальная развертка | |
| Доступные режимы | Развертка после события синхронизации Развертка до события синхронизации (режим предзаписи) Непрерывный сбор данных (режим самописца) |
| Размер данных | Обычный режим — 130000 точек. Отношение доли данных до и после события — любое. Режим самописца — ограничивается доступным дисковым пространством (встроенный просмотр — файлы размером не более 2 Гб) |
| Время развертки | Обычный режим — 10 нс/выборку...1 мс/выборку Режим самописца — 10 мкс/выборку...1 час/выборку |
| Погрешность развертки | Не более 2% |
| Встроенный генератор | |
| Выходной разъем | BNC, совмещен с входом внешней синхронизации |
| Выходной импеданс | около 150 Ом |
| Выходной сигнал | Прямоугольный, со скважностью 2 |
| Частота выходного сигнала | 1 кГц |
| Выходное напряжение | около 3,5 В от пика до пика |
| Питание | |
| Сетевой адаптер (для АСК-3105) | +6,0 В...10 В макс. 8 ВА |
| Сетевой адаптер (для АСК-3116, АСК-3117) | +6,5 В |
| Встроенный блок питания (АСК-3106, АСК-3107) | 220 В |
| Гальваническая развязка в АСК-3116/АСК-3117 | |
| Максимально допустимая амплитуда импульсов между входом и выходом гальваноразвязки по USB-интерфейсу не более 1000 В при скорости нарастания не более 5000 В/мкс и частоте следования не более 100 Гц | |
Требования к компьютеру
- порт USB 1.1 (для АСК-3106, АСК-3106L, АСК-3107, АСК-3116, АСК-3117)
- установленная операционная система Windows 9x или Windows 2000/XP/Vista/7;
- видеосистема VGA (разрешение 640×480, 16 цветов), желательно разрешение 800×600, 24-битный цвет;
- для использования звуковых сообщений программы необходимы звуковая плата и колонки;
- для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб.
