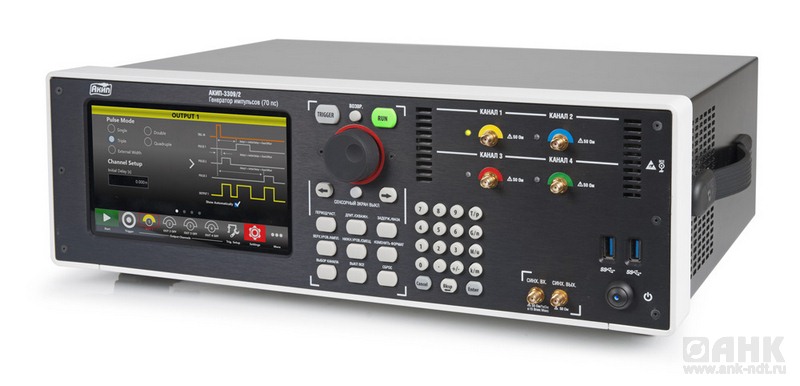

Описание АКИП-3309/1 — генератора импульсов
Генератор импульсов, 2 выходных канала; диапазон частот от 1 Гц до 120 МГц; погрешность установки временных параметров 5*10-6; время нарастания/спада ≤70 пс; длительность импульса: от 300 пс до 1 с; выходной уровень до 5 Впик-пик (50 Ом); смещение (± 2,5 В); режим одиночных и парных импульсов, формирование пакета импульсов, регулируемая задержка между основным и синхроимпульсом. Большой (диаг. 17,78 см) емкостной сенсорный экран. Габариты, масса: 445 мм x 135 мм x 320 мм; 11 кг. Возможность монтажа в 19 стойку высотой 3U
Особенности генератора импульсов АКИП-3309/1:
- Число каналов: 2, независимая регулировка параметров;
- Диапазон частот: 1 Гц;
- Длительность фронта/среза импульса: ≤ 70 пс;
- Длительность импульса: 300 пс … 1;
- Высокая точность установки временных параметров 5*10-6;
- Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом, формирование пакета импульсов;
- Выходной уровень до 5 Впик-пик на нагрузке 50 Ом;
- Регулировка смещения (± 2,5 В);
- Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный;
- Интерфейс: USB;
- Возможность монтажа в 19" стойку, высота 3U.
Технические характеристики генератора импульсов АКИП-3309/1:
| Параметр | Значение |
| Временные параметры | |
| Число каналов | 2 |
| Вид выходного сигнала | Синхроимпульс, одиночный или парный импульс, отрицательная логика, положительная логика, отрицательная полярность, положительная полярность |
| Диапазон частота | 1 Гц … 120 МГц |
| Временные параметры | Период: 8,33 нс…1 с |
| Длительность импульса 300 пс … 1 с Задержка: 0 … 1 с | |
| Разрешение | 10 пс |
| Погрешность установки длительности | ±( 0,01% + 20 пс) |
| Погрешность опорного источника частоты | ±(5*10-6 |
| Длительность фронта/среза | ≤ 70 пс |
| Выброс | Не более 10% |
| Амплитудные параметры | |
| Диапазон вых. уровня | 200 мВпик-пик … 5 Впик-пик на нагрузке 50 Ом |
| Диапазон смещений | ±2,5 В на нагрузке 50 Ом |
| Разрешение | 10 мВ |
| Погрешность установки амплитуды | ±( 1% + 10 мВ) |
| Внутреннее сопротивление выхода | 50 Ом, 1 кОм |
| Синхрозапуск | |
| Режимы | Внутренний, внешний, однократный, строб |
| Диапазон уровней внешнего синхросигнала | 1,8 В … 3,3 В |
| Сопротивление входа внешней синхронизации | 50 Ом |
| Общие данные | |
| Дисплей | Графический, емкостной сенсорный, ЖК-дисплей, диагональ 17,78 см |
| Интерфейс | USB |
| Габаритные размеры, масса | 445 х 135 х 320 мм; 11 кг Возможность монтажа в 19” стойку, высота 3U |
