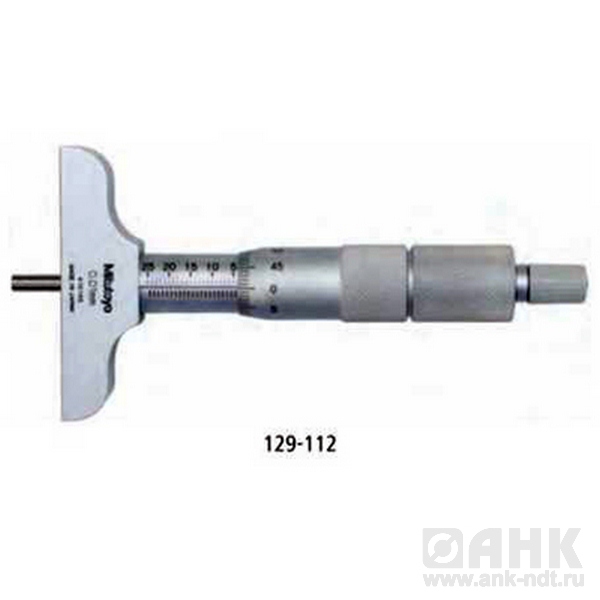

Описание глубиномеров микрометрических со сменными стержнями
Эти микрометрические глубиномеры со сменными стержнями применяются для решения широкого круга измерительных задач.
Отличительные особенности:
- Сменные полированные стержни ⌀ 4 мм
- Трещотка обеспечивает постоянное измерительное усилие
- Стопор измерительного стержня
Технические характеристики глубиномеров микрометрических со сменными стержнями:
| Ход стержня | 25 мм |
| Шаг микровинта | 0,5 мм, со стопором |
| Погрешность микрометрической головки (0-25 мм) | ±3 мкм |
| Ошибка в нулевой точке из- за стержней | ±4 мкм (0-150 мм) ±6 мкм (0-300 мм) |
| Шкала | Барабан и стебель с матовым хромовым покрытием, ⌀ 18 мм |
| Плоскостность базовой поверхности (основание) | 1,3 мкм для 63,5 мм 2 мкм для 101,6 мм |
| Плоскостность измерительной поверхности (стержня) | 0,3 мкм |
| Параллельность измерительной (стержень) и опорной (основание) поверхностей | (4+ L/50) мкм 1=макс. измеряемая длина (мм) |
| Измерительные поверхности | Закалённые, тонкая шлифовка, полировка |
| Основание | Закалённая инструментальная сталь |
| Измерит, усилие | 5-10 Н |
| Цена деления | 0,01 мм |
| Комплектация | Коробка, ключ |
Метрические
Основание 101,6 х 16 мм
| Диапазон [мм] | Количество стержней | Масса [г] |
| 0-25 | | 290 |
| 0-50 | 2 | 310 |
| 0-75 | 3 | 330 |
| 0-100 | 4 | 355 |
| 0-150 | 6 | 410 |
| 0-300 | 12 | 640 |
Основание 63,5 х 16 мм
| Диапазон [мм] | Количество стержней | Масса [г] |
| 0-25 | | 240 |
| 0-50 | 2 | 260 |
| 0-75 | 3 | 280 |
| 0-100 | 4 | 310 |
| 0-150 | 6 | 370 |
| 0-300 | 12 | 600 |
