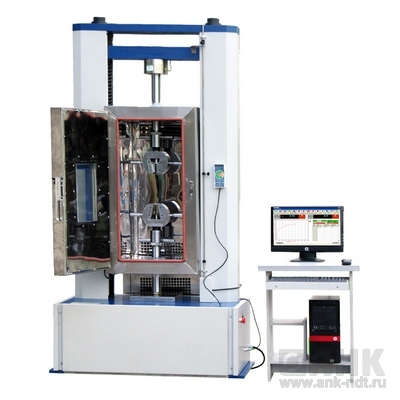

Описание разрывной машины (системы температурных испытаний) СТИ
Система температурных испытаний СТИ предназначена для растяжения образцов из различных материалов при повышенных и пониженных температурах на испытательных универсальных машинах.
Система СТИ может применяться в электромеханических машинах, может быть подкатной или встраиваемой в испытательную машину.
Основные составные части системы СТИ: камера испытания, пульт управления, система охлаждения, нагревательный контур.
Система СТИ объединяет в себе функции термостата и криостата.
Система температурных испытаний не оказывает влияния на механизмы испытательной машины и не ухудшает технические характеристики.
Для проведения испытаний образцов в СТИ могут быть применены специальные захваты, надежно удерживающие образцы в температурных пределах используемой системы температурных испытаний.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Основные технические характеристики | Показатель | ||
| Модификация | СТИ-40/150 | СТИ-60/150 | СТИ-70/150 |
| Диапазон регулирования температуры, ℃ | -40~+150 | -60~+150 | -70~+150 |
| Режим управления температурой | Автоматический контроль температуры PID регулятором | ||
| Точность показаний, ℃ | 0,1 | ||
| Точность поддержания температуры, ℃ | ±0,5 | ||
| Перепад температур в рабочем пространстве камеры, ℃ | ±2 | ||
| Скорость охлаждения, ℃/мин. | 1 | ||
| Скорость нагрева, ℃/мин. | 5 | ||
| Система циркуляции | Принудительная циркуляция | ||
| Внутренние размеры камеры, мм, ДхШхВ | 300х300х600 * | ||
| Исполнение рабочей камеры | Нержавеющая сталь | ||
| Внешние размеры встраиваемой части системы мм, ДхШхВ | 1200х600х1500 * | ||
| Способ установки на машину | Встраиваемые или подкатные системы | ||
| Мощность, кВт | 2 | ||
| Питание, В/Гц | ~380/50 | ||
