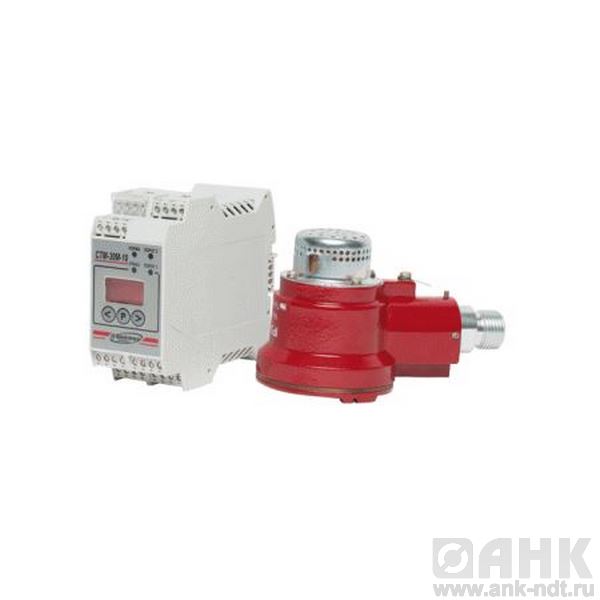

Микропроцессорная газоаналитическая система СТМ-30М в Саранске

Описание микропроцессорной газоаналитической системы СТМ-30М

Стационарный сигнализатор СТМ-30М предназначен для непрерывного автоматического контроля довзрывоопасных концентраций горючих газов и паров и их смесей в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.

Сигнализатор СТМ-30М является сигнализатором совокупности компонентов. Поверочным компонентом является метан (для легких фракций) или гексан (для тяжелых фракций).

Область применения: в процессе добычи нефти и газа; при транспортировки нефти и газа; на объектах газо- и нефтепереработки; на заправочных станциях; нефтебазах и складах ГСМ; лакокрасочные участки; на танкерах и других судах речного и морского транспорта; на буровых платформах плавучих и стационарных.

• Принцип действия – термохимический.
• Способ забора пробы – диффузионный или принудительный (в зависимости от исполнения).
• Режим работы – непрерывный.
• Рабочее положение – вертикальное.
• Исполнение – взрывозащищенное.

Состав сигнализатора:

• блок сигнализации и питания БСП;
• блок датчика БД (по заказу);
• выносной датчик ВД (по заказу).

Буквенное обозначение исполнений сигнализатора в конце наименования означает:

• Д – диффузионный способ отбора пробы;
• П – принудительный способ отбора пробы;
• Ц – наличие цифровой индикации на БСП и БД;
• Б – отсутствие цифровой сигнализации;
• Т – тропическое исполнение;
• Н – низкотемпературное исполнение;
• Г – поверочный компонент гексан;
• М – соответствие требованиям РМРС;
• В – наличие выносного датчика соединенного кабелем с БД.

Достоинства:

• Установка на DIN-рейку типоисполнений ТН35-7,5 и ТН35-15 по ГОСТ Р 60715-2003;
• Возможность контроля довзрывоопасных концентраций при температурах от -60 до +180 оС;
• Более 140 контролируемых веществ;
• Возможность контроля довзрывоопасных концентраций каталитических ядов (дихлорэтана и винилхлорида);
• Возможность калибровки по гексану для контроля тяжелых фракций;
• Возможность создания многоканальных систем (при этом информация передается  по цифровому каналу Rs485, что
  позволяет избежать помех);
• Исполнения как с цифровой, так и без цифровой индикации;
• Наличие высокотемпературной модификации;
• Питание от 220 В ил 24В;
• Взрывозащита типа d или I (в зависимости от модификации).

По отдельному заказу поставляются фильтры-поглотители агрессивных веществ и каталитических ядов, а также программируемый логический контроллер «ОВЕН ПЛК-73» предназначенный для сбора данных с сигнализаторов, их обработка  и хранения.

Сигнализаторы относятся к взрывозащищённому электрооборудованию группы II по

ГОСТ Р 52350.0-2005  и имеют маркировку взрывозащиты:

• «1ExdIICT4» — ВД и БД сигнализаторов СТМ-30М-10 всех исполнений;
• «1ExibIIВT6 X» — БД сигнализаторов СТМ-30М-02ДЦВ,- 04ПЦВ, -51ДБВ, -53ПБВ;
• «1ExibdIIВT6 X» — БД сигнализаторов СТМ-30М-00ДЦ, -50ДБ;
• «1ExibdIIВT6» — ВД сигнализаторов СТМ-30М-02ДЦВ,- 04ПЦВ, -51ДБВ, -53ПБВ;
• «1ExibIIВT3 Х» — БД сигнализаторов СТМ-30М-07ДЦВ;
• «1ExibdIIВT3» — ВД сигнализаторов СТМ-30М-07ДЦВ;
• «[Exib]IIВ» — БСП сигнализаторов СТМ-30М-00ДЦ, -02ДЦВ,- 04ПЦВ, -07ДЦВ, -50ДБ, -51ДБВ, -53ПБВ.

Степень защиты корпуса – БСП – IP20, БД и ВД – IР54.

Технические характеристики СТМ-30М:

Таблица исполнения газоанализаторов:
