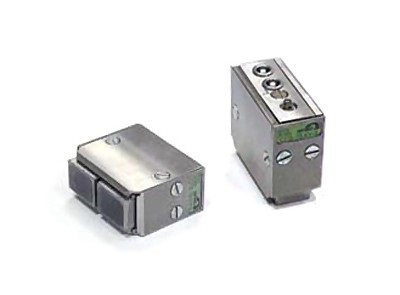

Описание раздельно-совмещённых наклонных ПЭП типа «Спаренный тандем»
Раздельно-совмещённые наклонные преобразователи типа «Спаренный тандем» предназначены для проведения контроля качества стыковых сварных соединений труб, сосудов и металлоконструкций с толщиной стенки 4 – 13 мм.
Схема спаренных преобразователей обеспечивает высокую помехоустойчивость по отношению к провисам и обладает повышенной чувствительностью к обнаружению плоскостных дефектов: трещин, непроваров. Методика применения согласована с Ростехнадзором РФ.
Преобразователи этого типа позволяют следить за уровнем акустического контакта и чувствительностью. Они формируют дополнительный эхо-импульс акустического контакта, который виден на экране дефектоскопа.
Особенности
- наличие импульса акустического контакта позволяет проводить контроль по окрашенной поверхности;
- при проведении контроля сканирование проводится преобразователем только вдоль сварного шва;
- возможно специализированное исполнение с магнитным удержанием на контролируемом изделии (маркировка МУ);
- преобразователи изготавливаются с износостойкой рабочей поверхностью.
Технические характеристики
| Наименование преобразователя | СП5-75КУS | СП5-75КУS МУ |
| Рабочая частота | 5 МГц | 5 МГц |
| Угол ввода | 75° | 75° |
| Контролируемые диаметры | от 57 мм до плоскости | от 57 мм до плоскости |
| Контролируемые толщины | 4 – 13 мм | 4 – 13 мм |
| Тип разъёма | Lemo 00 | Lemo 00 |
| Размеры корпуса | 44×20×35 мм | 44×28×35 мм |
