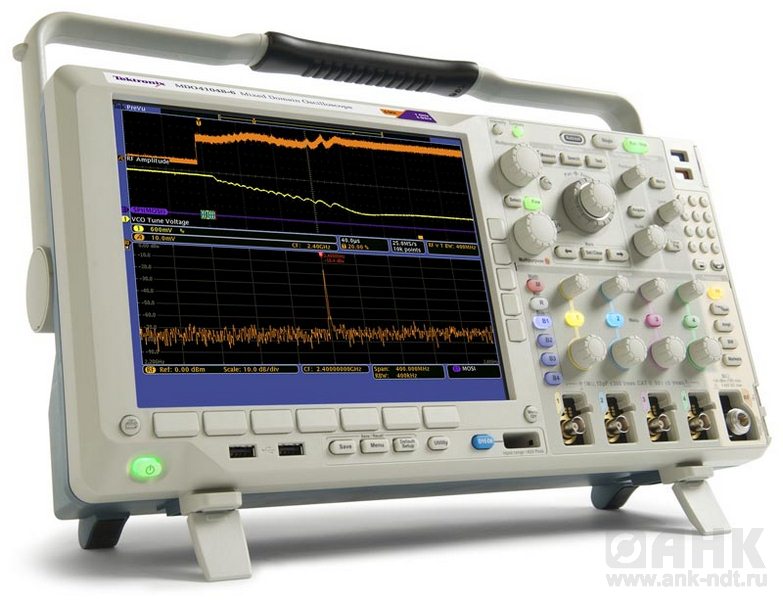

Осциллограф смешанных сигналов с анализатором спектра MDO4104-6 в Саранске

Описание осциллографа смешанных сигналов с анализатором спектра MDO4104-6

Доставка во все регионы РФ

Краткие технические характеристики:

• Комбинированный осциллограф смешанных сигналов с анализатором спектра: 4 аналоговых канала (полоса 500 МГц, дискретизация 2,5 GS/s, входы 1 МОм (1 мВ/дел...10 В/дел) / 50 Ом (1 мВ/дел...1 В/дел) - TekVPI); 16 цифровых каналов (дискретизация 500 Мвыб/с - 16,5 Гвыб/с (MagniVu), разрешение 60 пс, индивид. установка порога каждого канала, поддержка 4 шин); 1 РЧ канал (диапазон 6 ГГц, ширина захвата 3 ГГц). XGA ЖК-дисплей 26 см., длина записи 20 млн. точек/канал, поиск в длинной памяти WaveInspector™, захват/ поиск/ декодирование шин I²C, SPI, USB, CAN, LIN, FlexRay, RS-232/422/485/UART, I²S/LJ/RJ/TDM (опции), расширенная синхронизация, матем. редактор, автоматич. и курсорные измерения, спектрограммы, анализ спектра во времени, статистика, cлот СompactFlash, USB2.0 USBTMC, выход синхроимпульса, XGA-порт, LAN (ДУ через e*Scope), вход внеш. синхронизации, замок "Kensington", Размеры 229x439x137мм, вес 5 кг.
    •   Торговая марка: Tektronix
   Госреестр: 52926-13
    •   Срок гарантии: 36 месяцев

Назначение осциллографа смешанных сигналов с анализатором спектра MDO4104-6:

Уникальные осциллографы смешанных сигналов MDO4000 обеспечивают регистрацию аналоговых, цифровых и радиочастотных сигналов с корреляцией по времени. Будучи предназначенными для тестирования и наладки электронных схем, эти приборы позволяют исследовать сигнал и осуществлять измерения в частотной и временной областях одновременно. В основу этих приборов заложена высокопроизводительная платформа MSO4000B.

Особенности осциллографа смешанных сигналов с анализатором спектра MDO4104-6:

• Аналоговые каналы - 4
• Аналоговая полоса пропускания - 1 ГГц
• Аналоговая частота дискретизации - 5 Гвыб/с
• Цифровые каналы - 16
• Частота цифровых каналов Основная/ MagniVu™ - 500 Мвыб/с / 16,5 Гвыб/с
• РЧ канал - 1
• Диапазон РЧ канала - 50 кГц...6 ГГц

Функции осциллографа смешанных сигналов с анализатором спектра MDO4104-6:

• Для измерений во временной области
  • 16 цифровых каналов:

    • Разрешение до 60 пс (MagniVu™)
  • 4 аналоговых канала:
    • Полосы пропускания 1 ГГц и 500 МГц
    • Частота дискретизации по всем аналоговым каналам до 2,5 Гвыб/с
• Для измерений в частотной области (спектрального анализа)

  • Выделенный входной канал РЧ-диапазона:
    • Диапазон частот 3 ГГц или 6 ГГц
    • Ультраширокая полоса захвата ≥1 ГГц
    • +Peak, -Peak, Average, Sample Detection
    • Отсележиване нормальных средних, максимальных и минимальных значений (по отдельности и одновременно)
    • Окно спектрограмм (позволяет наблюдать и досконально изучить явление медленных изменений РЧ сигнала)
    • Автоматические маркеры пиков частоты и амплитуды пиков спектра
    • Ручные маркеры (для измерений непиковых значений)
    • Отдельная панель управления РЧ канала
• Регистрация аналоговых, цифровых и радиочастотных сигналов с корреляцией по времени:
  • наблюдение за изменениями амплитуды, частоты или фазы во времени
• Анализ спектра в любой записанный момент времени
• Возможность независимой установки параметров регистрации сигнала во входных каналах частотной и временной областей
• Длина записи по всем каналам 20 млн выборок
• Функция Wave Inspector® для автоматического поиска и навигации по записанному сигналу
• Частота экрана >50 000 осциллограмм в секунду
• Цветной XGA дисплей с диагональю 10,4" (264 мм)
• Расширенная синхронизация (более 135 комбинаций) и анализ сигналов для последовательных и параллельных шин:
  • I2C, SPI, USB 2.0, CAN, LIN, FlexRay, RS-232, RS-422, RS-485, UART, I2S,
  • Left Justified (LJ) (выравнивание по левому полю), Right Justified (RJ) (выравнивание по правому полю),
  • TDM, Ethernet, MIL-STD-1553 (с соответствующим прикладным модулем) и Парал.
• 44 автоматических измерений и БПФ:
  • Мощность канала
  • Коэффициент мощности соседнего канала (ACPR)
  • Занимаемая полоса частот (OBW)
• Интерфейсы:
  • USB - HOST (2 разъёма на передней панели и 2 на задней)
    • сохранение данных
    • отправка на печать на принтере
    • подключение USB-клавиатуры
  • USB - Device (1 разъём на задней панели)
    • связь с ПК
    • прямая печать на принтеры с функцией PictBridge®
  • LAN (10/100/1000BASE-T Ethernet)
    • сетевое подключение
  • Video OUT Port
    • передача изображения на монитор или проектор
• Модуль прикладных программ для анализа систем питания (приобретается дополнительно)

Области применения осциллографа смешанных сигналов с анализатором спектра MDO4104-6:

Системная отладка устройств со встроенными средствами беспроводной связи

• Отладка встраиваемых модулей беспроводной связи распространенных стандартов с частотами до 6 ГГц (WLAN, Bluetooth, Zigbee, и т.д.)
• Отладка систем беспроводных связи собственной разработки с амплитудной, частотной или фазовой корреляцией
• Анализ временой и частотной области сигнала одним прибором
• Мониторинг нескольких точек разрабатываемого оборудования одновременно
• Широкополосный анализ двухдиапазонных трансиверов. Например, захват сигналов Zigbee на частоте 900 МГц и Bluetooth на частоте 2,4 ГГц за один проход.

Анализ временных соотношений в комбинированных устройствах

• Наблюдение изменений РЧ спектра во времени при включении ГУН/ФАПЧ
• Простое измерение времени установления при включении или выключении РЧ сигналов
• Простое измерение задержки между управляющими сигналами цифровых шин или командами, передаваемыми по последовательным шинам и изменением РЧ сигнала

Спектральный анализ

• Изучение радиочастотного спектра с обычным набором инструментов анализатора спектра
• Обзор широкого спектра за один раз благодаря пропускной способности (полосе захвата) ≥1 ГГц

Поиск источников шумов и помех

• Анализ основных причин, вызывающих излучаемую или наведенную эмиссию
• Оценка влияния импульсного источника питания на остальные части системы
• Корреляция с сигналами во временной области позволяет выявлять основные источники шума

Условия эксплуатации осциллографа смешанных сигналов с анализатором спектра MDO4104-6:

• Температура:
  • При эксплуатации: от 0 до +50 °C
  • При хранении: от –20 до 60 °C

• Влажность:
  • При эксплуатации: верхнее значение: от 40 до 50 °C, относительная влажность от 10 до 60 %
  • При эксплуатации: нижнее значение: от 0 до 40 °C

• Система сбора данных: 1 МОм

  • Максимальное входное напряжение на разъеме BNC 300 Вср. кв.. Категория установки II.
  • Снижение 20 дБ/декада в диапазоне 4,5–45 МГц.
  • Снижение 14 дБ/декада в диапазоне 45–450 МГц.
  • Выше 450 МГц,5 Вср. кв.

• Система сбора данных:50 Ом
  • Максимальное входное напряжение на разъеме BNC: 5 Вср. кв., с пиковыми значениями не более ±20 В (скважность ≤6,25 %)

• P6616: входы цифровых пробников
  • Максимальное абсолютное напряжение на входе:±42 Впик.

• Вход РЧ-сигнала:
  • Максимальное рабочее напряжение:±40 Впостоянного тока.
  • Рабочие диапазоны частот и напряжения сети: 100...240 В (50/60 Гц); 115 В (400 Гц)
  • Максимальное энергопотребление: 225 Вт

• Габаритные размеры

  • Высота прибора с убранной опорой и сложенной ручкой: 229 мм
  • Ширина, по втулкам ручки: 439 мм
  • Глубина, от задней опоры до передней части ручек: 147 мм
  • Глубина прибора от задней части опоры до передней части передней крышки: 155 мм

• Масса: 5,0 кг (автономный прибор без передней крышки)
