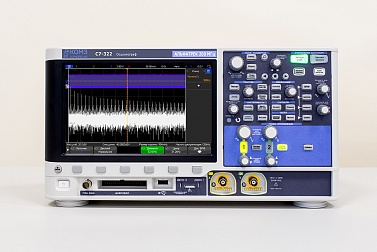

Описание КОМЗ С7-322
7 приборов в одном:
- Осциллограф
- Логический анализатор (модель с индексом С)
- Анализатор частотных характеристик
- Одноканальный генератор сигналов стандартной/произвольной формы с диапазоном частот 20 МГц (опция)
- Аппаратный анализатор протоколов последовательных шин (опции)
- 3-разрядный цифровой вольтметр
- 8-разрядный частотомер и сумматор
Технические характеристики:
| Полоса пропускания (-3 дБ) | 200 МГц |
| Время нарастания/спада ПХ (10-90%) | ≤ 1,75 нс |
| Входные аналоговые каналы | 2 |
| Каналы осциллографа смешанных сигналов | 2 + 16 |
| Макс. частота дискретизации | 5 Гвыб/с в режиме чередования (половина каналов); 2,5 Гвыб/с (все каналы) |
| Макс. глубина памяти | 4 Мвыб и режим сегментированной памяти в стандартной комплектации |
| Дисплей | ёмкостной сенсорный дисплей, поддержка управления жестами, 8,5 дюймов (21,6 см); разрешение 800 х 480, 64 уровня яркости |
| Макс. скорость обновления сигналов | > 1 000 000 осциллограмм/с |
| Разрешение по вертикали | 8 бит (до 12 бит с усреднением) |
| Коэффициенты отклонения | От 1 мВ/дел до 5 В/дел (1 МОм и 50 Ом) |
| Встроенные измерительные приборы | осциллограф, генератор сигналов стандартной/произвольной формы, анализатор протоколов (опции аппаратного запуска по сигналам и декодирования протоколов последовательных шин), встроенный 3-разрядный вольтметр и встроенный 8-разрядный частотомер, дополнительные цифровые каналы (осциллограф смешанных сигналов) |
| Ограничение полосы пропускания | Приблизительно 20 МГц (по выбору) |
| Макс, входное напряжение | С пробником 10:1: 300 В (СКЗ); 300 В (СКЗ), 400 В (пик.), динамическое перенапряжение: 1,6 кВ (пик.) |
| Входной импеданс | 1 МОм ± 1% (14 пФ) или 50 Ом ± 1,5% (по выбору) |
| Коэффициенты развёртки | От 2 нс/дел до 50 с/дел |
| Погрешность временной шкалы | 1,6 х 10-6 + фактор старения (0,5 х 10-6/за первый год) |
| Виды запуска | по перепаду, двум последовательным перепадам, длительности импульса, кодовому слову, по любому из выбранных перепадов, нарушению времени нарастания/спада, N-му перепаду пакета, вырожденному импульсу, нарушению времени установления/удержания, видеосигналу, видеосигналам стандартов телевидения высокой чёткости HDTV, сигналам шин ARINC 429, CAN, FlexRay, I2С, I2S, LIN, MIL- STD 1553, SPI, UART/RS-232/422/485; функция запуска касанием по зоне, сигналам шин USB, CAN-FD/CAN-dbc, SENT, CXPI, Manchester и NRZ; ПО для тестирования устройств с беспроводным интерфейсом NFC и запуск по протоколу NFC |
| Интерфейсы ввода-вывода | в стандартной комплектации - порт устройства USB (1 шт.), хост-порт USB (2 шт.); опции: GPIB, LAN, VGA |
| Габаритные размеры (Ш х В х Г) | 38,1 см х 20,4 см х 14,2 см |
| Масса | 4,0 кг |
