Измерители КВСН панорамные Р2-137, Р2-137/1, Р2-137/2 в Саранске

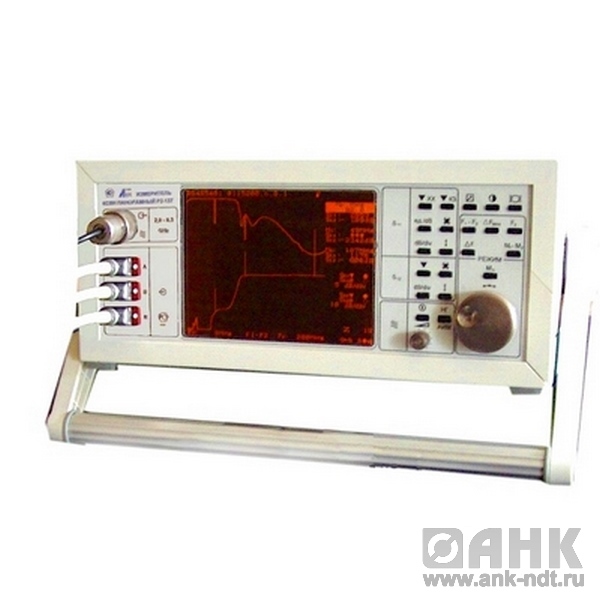

Описание измерителей КВСН панорамных Р2-137, Р2-137/1, Р2-137/2

Измерители КСВН панорамные предназначены для панорамного отображения коэффициента стоячей волны по напряжению (КСВН) и модуля коэффициента передачи коаксиальных СВЧ устройств.

Приборы позволяют наблюдать амплитудно-частотные характеристики измеряемого устройства в установленной полосе частот и считывать в цифро-буквенной форме результаты измерений по частотной метке в любой точке установленной полосы перестройки частот. Информация в графической и цифро-буквенной форме выводится на дисплей графического жидко-кристаллического индикатора (ЖКИ).

Приборы обеспечивают:

• установку границ полосы частот измерения от максимальной, равной диапазону рабочих частот, до минимальной не более 0,5% от Fmax;
• панорамное отображение КСВН с длительностью развертки от 0,06 до10,0 сек и индикацию в цифровой форме результата измерения по частотной метке;
• панорамное отображение модуля коэффициента передачи и индикацию в цифровой форме результата измерения;
• измерение в режиме "ЛИНЗА";
• программирование функций по интерфейсу RS-232

Технические характеристики:

Измерители КСВН панорамные Р2-137, Р2-137/1, Р2-137/2 могут быть использованы в качестве рабочих мер при производстве, ремонте, а также для периодической поверки технического состояния в процессе эксплуатации различных СВЧ приборов и устройств в диапазоне частот от 2,0 до 18,0 ГГц (Р2-137), от 2,0 до 9,0 ГГц (Р2-137/1), от 8,0 до 18,0 ГГц (Р2-137/2)с коаксиальным трактом сечением 7/3.04 и 3.5/1.52.

Выпускавшиеся ранее и выпускаемые в настоящее время измерители КСВН и ослабления построены по двух или даже трех блочной схеме в виде отдельных функциональных блоков. При этом измеритель остается стационарным лабораторным прибором с довольно большими массо-габаритными показателями и, соответственно, высокой ценой.

Схемотехнические и конструктивно-технологические решения измерителей Р2-137, Р2-137/1, Р2-137/2 позволили получить прибор в одноммалогабаритном корпусе с массой менее 6 кг. На экране жидкокристаллического дисплея размером 120х90 мм пользователь имеет возможность наблюдать амплитудно-частотную характеристику измеряемого устройства в установленной полосе частот и считывать в цифро-буквенной форме результаты измерений по частотной метке в любой точке установленной полосы перестройки частот.

Диапазон измерения КСВН:

• 1,03…5,0 - для приборов Р2-137/1, Р2-137/2
• 1,05…5,0 - для прибора Р2-137

Погрешность измерения КСВН:

• +3КстU - для прибора Р2-137/1
• +(3КстU+1) - для прибора Р2-137/2
• +(3КстU+2) - для прибора Р2-137

Основное преимущество Р2-137, Р2-137/1, Р2-137/2 перед аналогами состоит в малых массо-габаритных показателях, которые позволили разместить приборы с комплектами измерительных узлов и принадлежностей в носимых футлярах, что обеспечивает мобильность для проведения измерений удаленных объектов на местах их использования.
