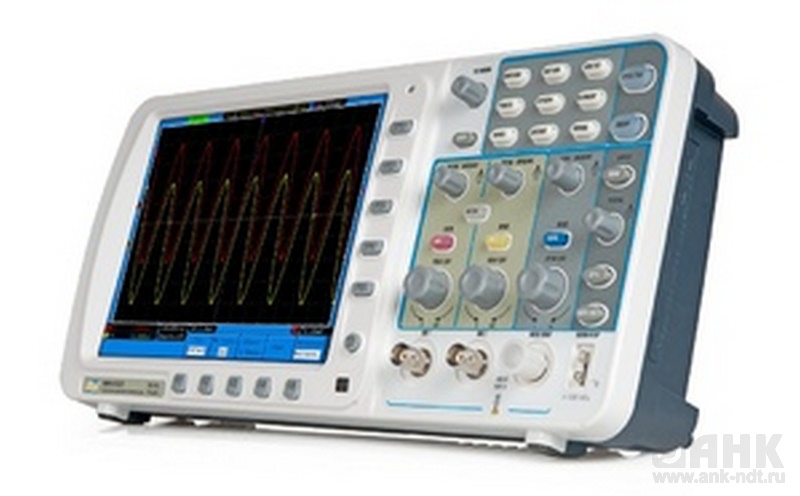

Описание АКИП-4122/6V осциллографа цифрового
Внесен в госреестр СИ
Доставка во все регионы РФ
Краткие технические характеристики АКИП-4122/6V:
- Аналог АКИП-4122/6 + выход VGA (устанавливается вместо интерфейса RS-232).
Особенности осциллографа АКИП-4122/6V:
- Количество каналов: 2 (+ вход внеш. синхр EXT)
- Полосы пропускания: 300 МГц
- Объем памяти 10 М (на канал)
- Макс. частота дискретизации: 3,2 ГГц
- Автоматические измерения параметров (20 видов), курсорные измерения (&Delat;U; &Delat;T; 1/&Delat;T); функции математики (4): сложение, вычитание, умножение, деление
- Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sinx)/x
- Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа)
- Цифровые фильтры (ФВЧ, ФНЧ)
- Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров)
- Память: 15 осциллограмм, 8 профилей настроек
- Интерфейс: USB 2.0, LAN и RS-232/VGA для управления и сохранения данных
- Одновременная установка RS-232 и VGA не возможна
- Цветной TFT-дисплей (20 см) с регулируемой яркостью
- Опциональная аккумуляторная батарея позволяет использовать цифровые осциллографы серии АКИП-4122 в качестве переносного прибора.
Технические характеристики осциллографа АКИП-4122/6V:
| Параметр | Значение |
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…300 МГц |
| Ограничение полосы | 20 МГц |
| Коэффициент отклонения (Коткл.) | 2 мВ/дел…10 В/дел (шаг 1-2-5) |
| Погрешность установки Коткл. | ± 3% |
| Связь по входе | Открытый, закрытый, земля |
| Время нарастания | ≤ 1,17 нс |
| Входной импеданс | 1 МОм (± 2 %) / 10 пФ ± 5 пФ |
| Максимальное входное напряжение | 400 В (DC+AС пик, до 1 кГц) |
| Математика | +, -, х, дел.; БПФ (дБ или мВскз) на участке 1 кб |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5) |
| Погрешность установки Кразв. | ± 0,01 % |
| Режимы работы | Основной, задержанный (100 нс…10 с), ZOOM окна, самописец (100 мс/дел – 100 с/дел), X-Y |
| Синхронизация | |
| Источники синхросигнала | Кан 1, кан 2, сеть, внешний (Ext, Ext/5) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс…10 с), попеременно (ALT) |
| Связь входа | ФНЧ, ФВЧ, связь АС, связь DC |
| Чувствительность | ~0,3 деления (в зав. от Коткл.) |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Максимальная частота дискретизации | 3,2 ГГц |
| Частота дискретизизации (на кан.) | 1,6 ГГц |
| Длина записи | 10 МБ (на канал) |
| Режимы работы | Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x |
| Курсорные измерения | |
| Функции | ΔU; ΔT; 1/ΔT |
| Автоматические измерения | |
| Функции по вертикали | Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.; выбросы на вершине и в паузе (фронт) |
| Функции по горизонтали | f; T; t нараст.; t среза; +τ; -τ; коэф. заполнения (%) |
| Измерение t задержки | Кан1-Кан2 (фронт), Кан1-Кан2 (срез) |
| Дополнительные возможности | |
| Цифровой регистратор | 1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 1 мс – 1000с) |
| Интерфейсы | USB, LAN, VGA, оптоизолированный «годен/ негоден» |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X-Y | Х – кан 1; Y – кан 2, разность фаз < 3° до 100 кГц |
| Внутренняя память | 15 осциллограмм, 8 профилей настроек (запись/ воспроизв.) |
| Общие данные | |
| ЖК-дисплей | Цветной (TFT), диагональ 20см, 10 x 14 дел (разрешение 800 х 600) |
| Напряжение питания | 100…240 В, 47…63 Гц (автовыбор) |
| Потребл. мощность | 18 Вт |
| Габаритные размеры | 340 х 155 х 70 мм |
| Масса | 1,82 кг |
