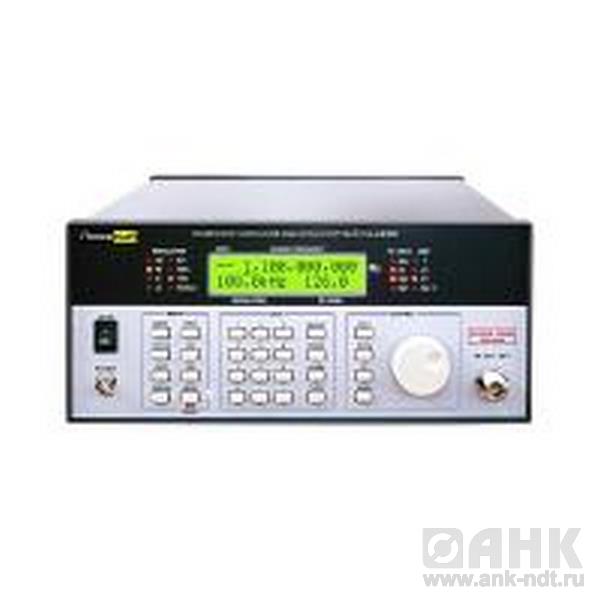

Описание ПрофКиП Г4-222М генератора сигналов высокочастотного
Генератор сигналов высокочастотный ПрофКиП Г4-222М предназначен для проверки и настройки аппаратыры связи, телевизионной приемопередающей аппаратуры, работающей в режимах HK, и модуляций AM, ФМ. Генератор сигналов высокочастотный ПрофКиП Г4-222М успешно применяется в условиях лабораторий и цехов, в ремонтных и поверочных службах, в том числе в составе автоматизированных рабочих мест. Прибор имеет полностью цифровое управление с памятью, которая хранит до 100 предустановок. Органы управления генератора сигналов высокочастотного м Г4-222М позволяют удобно работать с прибором, обеспечивая как плавную перестройку параметров, так и точную установку.
Особенности и преимущества генератора сигналов высокочастотного ПрофКиП Г4-222М
▪ Частотный диапазон: 5 кГц … 1100 МГц
▪ Полный охват спектра УКВ
▪ Сохранение до 100 предустановок
▪ Высокая надежность
▪ Компактный дизайн
▪ Защита выхода
Основные технические характеристики генератора сигналов высокочастотного ПрофКиП Г4-222М
| Параметры | Значения |
| Частотный диапазон | 5 кГц … 1100 МГц |
| Дисплей | 16 цифр, 2 строки |
| Разрешение | 1 кГц, 1.25 кГц (5 кГц … 499.9 МГц) 2.5 кГц (500 МГц … 1100 МГц) |
| Точность | ±1.0 х 10-6 |
| Выходной уровень | |
| Диапазон | -14 дБмкВ … -126 дБмкВ (100 МГц) |
| Дисплей | 16 цифр, 2 строки |
| Разрешение | 0.1 дБ |
| Точность | ±1.5 дБ (100.0 дБмкВ … - 126 дБмкВ) ±2 дБ (-14 дБмкВ … - 100 дБмкВ) |
| Выходной импеданс | 50 Ом |
| Модуляция (внутренняя) | |
| Диапазон | 1 кГц или 400 Гц ±2% |
| Модуляция (внешняя) | |
| Входной импеданс | 100 кОм |
| Входной уровень | 0 В … 2 В |
| Частотный диапазон | FM: 20 Гц … 100 кГц АМ: 20 Гц … 10 кГЦ |
| Частотный отклик | ±1 дБ (1 кГц) |
| Частотная модуляция | |
| Диапазон | 0.0 кГц … 100 кГц |
| Разрешение | 0.1 кГц |
| Точность | ±3% |
| Амплитудная модуляция | |
| Диапазон | 0.0% … 99.9% |
| Разрешение | 0.1% |
| Точность | ±5% |
