Описание микрометров Vogel гладкие со счетчиком
Тип оборудования: Микрометры
Производитель: Vogel
Описание: Прибор для высокоточного определения линейных размеров
Гарантия на микрометры Vogel гладкие со счетчиком: 12 месяцев
Назначение прибора:
Микрометры Vogel гладкие со счетчиком диапазон измерений от 0-25х0,01 мм до 75-100х0,01 мм, с механическим счетчиком и микрометрическим винтом, предназначены для высокоточного определения линейных размеров. Измерение производится абсолютным или относительным контактным способом. Основным преимуществом инструмента является низкая погрешность, которая колеблется в промежутке значений от 2 до 50 мкм и зависит от класса точности микрометра, а также от измеряемого диапазона. В качестве преобразовательного механизма выступает так называемая микропара – винт и гайка.
Принцип работы микрометра заключается в передвижении винта вдоль оси во время его вращения в гайке, которая остается неподвижной. Причем перемещение пропорционально углу поворота самого винта вокруг оси. На стебель микрометра нанесена шкала для отсчета полных оборотов, а для определения долей оборота используется круговая шкала, расположенная на барабане прибора. В целях ограничения измерительного усилия приборы снабжаются специальным механизмом – трещоткой.
Для того чтобы вычислить размеры детали, ее необходимо зажать между измерительными плоскостями инструмента. Как правило, шаг винта составляет 0,5 – 1 мм, а на барабане нанесены от 50 до 100 делений для того, чтобы можно было получить отсчет в 0,01 мм. Это наиболее распространенный тип приборов. В нашем каталоге вы можете выбрать микрометр и с другими величинами отсчета (к примеру, 0,0001, 0,002 или 0,005 мм).
По конструкции, под чем подразумевается форма скобы для микропары или корпуса и форма поверхностей измерения, и назначению можно выделить несколько типов микрометров:
-рычажные
-гладкие
-листовые
-проволочные
-трубные
-резьбомерные
-универсальные и другие разновидности.
Обычно производятся ручные и настольные микрометры. В последнее время широкое распространение получили цифровые микрометры в силу удобства в эксплуатации и дополнительных возможностей: например, одним нажатием кнопки можно отправить полученные показания на компьютер или переключаться между доступными метрическими системами.
Особенности:
- Механический счетчик, лакированная скоба с изоляционными накладками
- Измерительные поверхности из твердого металла, доведенные, с постоянным измерительным усилием посредством муфты скольжения
- С клеммой-рычагом для быстрой и достоверной установки
- Поставка с установочным ключом от 25 мм с установочной мерой
- Заводской сертификат (СС) по дополнительному запросу
Технические характеристики:

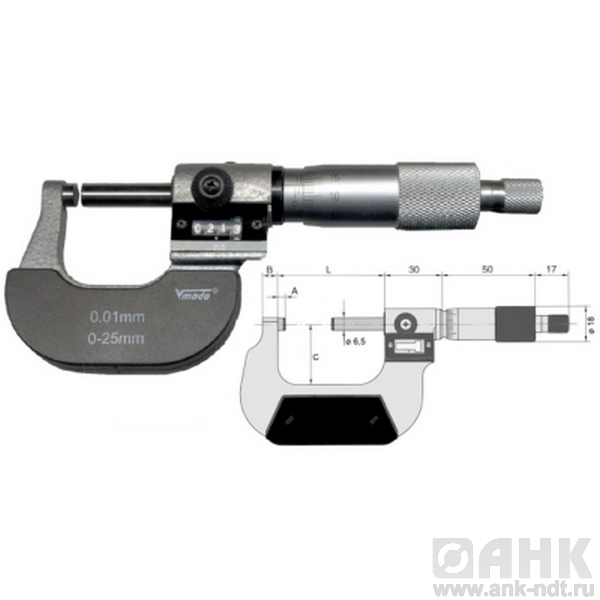

| Предел измерений мм | Цена деления мм | A мм | B мм | C мм | L мм | Точность ±мкм | Вес кг |
| 0-25 | 0,01 | 3,5 | 6 | 26 | 32 | 4 | 0,37 |
| 25-50 | 0,01 | 3,5 | 6 | 32 | 32 | 4 | 0,37 |
| 50-75 | 0,01 | 3,5 | 8 | 44,5 | 82 | 5 | 0,685 |
| 75-100 | 0,01 | 3,5 | 8 | 57 | 107 | 5 | 0,845 |
