Описание микрометров Vogel гладких для измерения плит
Тип оборудования: Микрометры
Производитель: Vogel
Описание: Прибор для высокоточного определения линейных размеров
Гарантия на микрометры Vogel гладкие для измерения плит: 12 месяцев
Назначение прибора:
Микрометры Vogel гладкие для измерения плит диапазон от 0-15х18х0,01 мм до 50-100х100х0,01 мм, барабан 100 делений, качество Silver-Line, предназначены для высокоточного определения линейных размеров. Измерение производится абсолютным или относительным контактным способом, при этом основным преимуществом инструмента является низкая погрешность, которая колеблется в промежутке значений от 2 до 50 мкм и зависит от класса точности микрометра, а также от измеряемого диапазона. В качестве преобразовательного механизма выступает так называемая микропара – винт и гайка.
Принцип работы микрометра заключается в передвижении винта вдоль оси во время его вращения в гайке, которая остается неподвижной. Причем перемещение пропорционально углу поворота самого винта вокруг оси. На стебель микрометра нанесена шкала для отсчета полных оборотов, а для определения долей оборота используется круговая шкала, расположенная на барабане прибора. В целях ограничения измерительного усилия приборы снабжаются специальным механизмом – трещоткой.
Для того чтобы вычислить размеры детали, ее необходимо зажать между измерительными плоскостями инструмента. Как правило, шаг винта составляет 0,5 – 1 мм, а на барабане нанесены от 50 до 100 делений для того, чтобы можно было получить отсчет в 0,01 мм. Это наиболее распространенный тип приборов. В нашем каталоге вы можете выбрать микрометр и с другими величинами отсчета (к примеру, 0,0001, 0,002 или 0,005 мм).
По конструкции, под чем подразумевается форма скобы для микропары или корпуса и форма поверхностей измерения, и назначению можно выделить несколько типов микрометров:
-рычажные
-гладкие
-листовые
-проволочные
-трубные
-резьбомерные
-универсальные и другие разновидности.
Обычно производятся ручные и настольные микрометры. В последнее время широкое распространение получили цифровые микрометры в силу удобства в эксплуатации и дополнительных возможностей: например, одним нажатием кнопки можно отправить полученные показания на компьютер или переключаться между доступными метрическими системами.
Особенности:

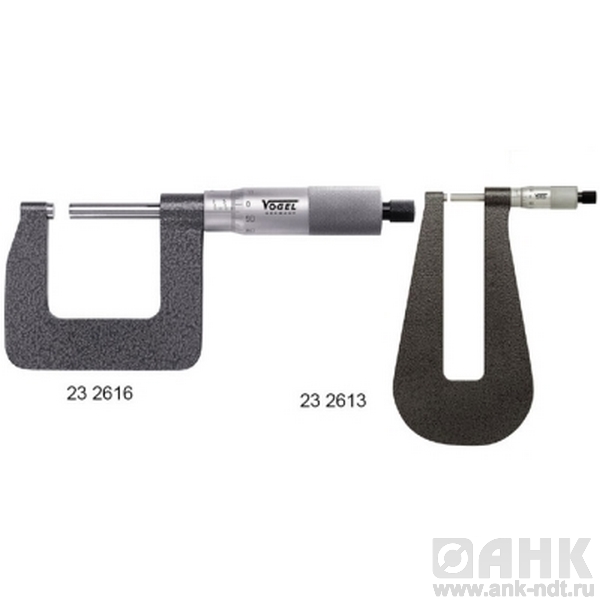

- Микрометр с глубокой скобой для измерения дисков и плит,
- барабан –100 масштабных делений
- Шкала барабана и гильза с матовой хромировкой
- Скоба от окалины защищена серым лаком
- Измерительная поверхность закаленная, доведена до плоскопараллельности
- Без изоляционных накладок от тепла рук
- Заводской сертификат калибровки (СС) заказывается дополнительно
Технические характеристики:
| Предел измерений мм | Цена деления мм | Глубина мм | Шаг резьбы мм | Точность ±мкм | Диаметр барабана мм | Диаметр штока мм | Вес кг |
| 0-25 | 0,01 | 50 | 1 | 2 | 24 | 6,5 | 0,38 |
| 0-25 | 0,01 | 100 | 1 | 3 | 24 | 8 | 0,8 |
| 0-25 | 0,01 | 150 | 1 | 5 | 24 | 6,5 | 1,3 |
| 0-25 | 0,01 | 250 | 1 | 7 | 24 | 6,5 | 2,2 |
| 0-50 | 0,01 | 50 | 1 | 3 | 24 | 8 | 0,55 |
| 0-50 | 0,01 | 100 | 1 | 4 | 24 | 8 | 0,95 |
| 50-100 | 0,01 | 100 | 1 | 4 | 24 | 8 | 1,2 |
