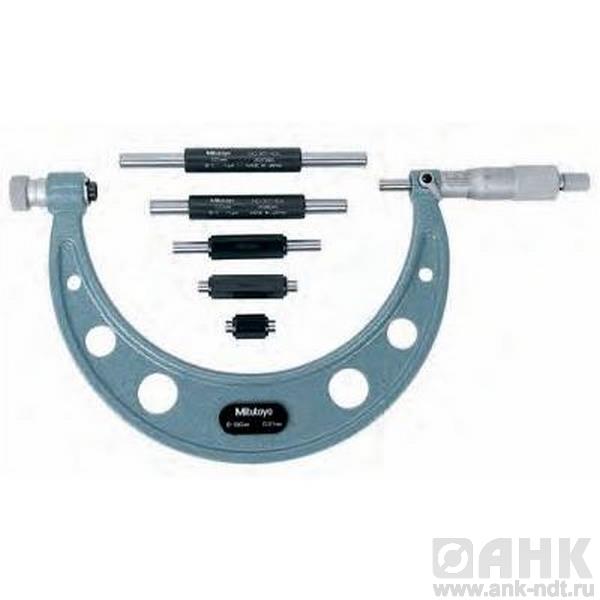

Описание микрометров нониусных со сменными пятками
Эти нониусные микрометры обеспечивают сверхширокий диапазон измерений и обладают следую щими преимуществами:
- Быстросменные пятки существенно расширяют диапазон измерений.
- Трещотка гарантирует постоянство измерительного усилия.
Технические характеристики:
Метрические
| Диапазон [мм] | Установочные меры, шт. | Сменные пятки, шт. | Масса [кг] |
| 0-50 | - | 1 | 0,32 |
| 0-100 | 3 | 4 | 0,79 |
| 0-150 | 5 | 6 | 1,35 |
| 50-150 | 4 | 4 | 1,35 |
| 100-200 | 4 | 4 | 1,38 |
| 150-300 | 6 | 6 | 2,65 |
| 200-300 | 4 | 4 | 2,22 |
| 300-400 | 4 | 4 | 3,31 |
| 400-500 | 4 | 4 | 4,81 |
| 500-600 | 4 | 4 | 6,35 |
| 600-700 | 4 | 4 | 7,72 |
| 700-800 | 4 | 4 | 9,08 |
| 800-900 | 4 | 4 | 10,41 |
| 900-1000 | 4 | 4 | 11,78 |
| Погрешность | ±(4+L/75) мкм, L = макс. диапазон измерений (мм) |
| Цена деления | 0,01 мм |
| Шкала | Барабан и стебель с матовым хромовым покрытием диаметр 18 мм (до 300 мм) диаметр 21 мм (свыше 300 мм) |
| Плоскостность | 0,6 мкм для моделей до 300 мм 1 мкм для моделей свыше 300 мм |
| Параллельность | 2 мкм для моделей до 75 мм 3 мкм для моделей до 150 мм (2+L/100) мкм для моделей свыше 150 мм L = макс. диапазон (мм) |
| Измерительныеповерхности | Закалённые, шлифованные (пятка), с твердосплавным наконечником, шлифованные (микровинт) |
| Микрометрическийвинт | Со стопором, диаметр 6,35 мм (до 300 мм) диаметр 8 мм (более 300 мм), Шаг микровинта 0,5 мм |
| Измерительноеусилие | 5-10 Н, 10-14 Н (при диап. измер. более 300 мм) Н |
