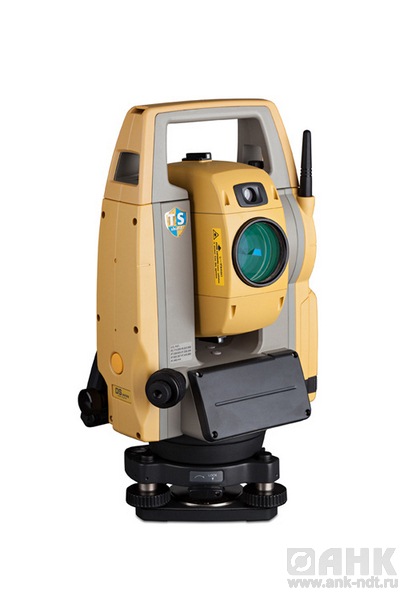

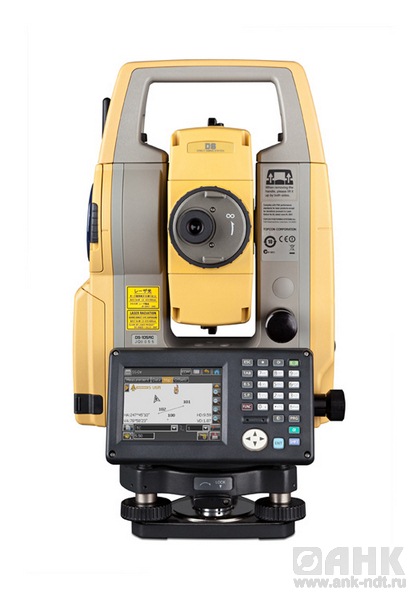

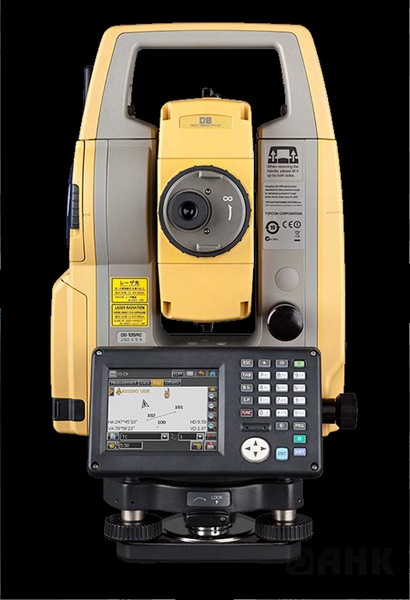

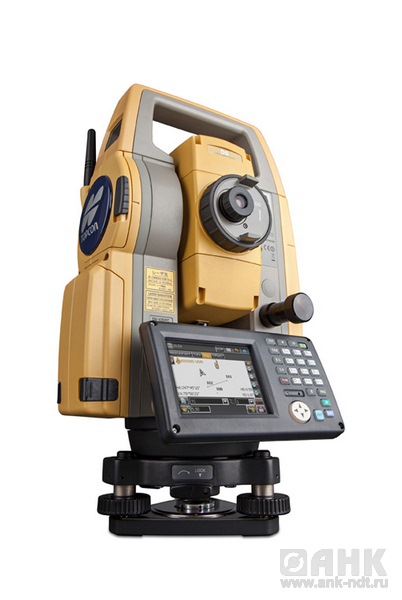

Описание тахеометра Topcon DS-101
Электронные тахеометры Topcon серии DS открывают новую страницу оптико-электронного приборостроения. Выполненные в форм-факторе инженерного электронного тахеометра, эти приборы обладают возможностями роботизированных инструментов для гибкого их применения в поле.
Главной отличительной особенностью тахеометров серии DS является запатентованная технология XPointing. Суть ее работы заключается в том, что для точного наведения на призму нужно просто навести на нее зрительную трубу тахеометра и нажать кнопку измерений, в результате чего инструмент сам выполнит точное наведение на центр призмы. Ошибка наведения при этом не превышает 1,2 мм на 100 м. Помимо просто значительной экономии времени в процессе измерений и исключения «человеческого фактора», данная технология также обеспечивает возможность работы в условиях недостаточной освещенности, когда человеческое зрение уже не гарантирует точность наведения на призму.
Помимо автоматического наведения инструмент имеет функцию слежения за призмой. Для удобства использования этого режима в стандартный комплект поставки уже включена круговая призма АТР1. Прибором также можно управлять дистанционно с полевого контроллера, который приобретается дополнительно. На небольших удалениях от инструмента (до 100 метров) оптимально подойдет комплект на базе контроллера FC-336. Для больших расстояний (300 метров и более) рекомендуется комплект на базе контроллера FC-250.
Инструмент имеет дальномер, позволяющий быстро и точно измерять расстояния до 1000 метров без отражателя, и до 6000 метров с одним отражателем. Кроме того, наличие разъема для подключения к тахеометру внешнего USB накопителя емкостью до 8 Гб, защита от влияния факторов окружающей среды IP65, запатентованная система калибровки угломерной части для гарантии точности угловых измерений, - все это повышает гибкость и удобство применения электронных тахеометров серии DS.
Используемое в тахеометре программное обеспечение MAGNET Field On Board предоставляет широкий выбор модулей, позволяющих достаточно просто решать задачи любой сложности. В частности, тахеометры серии DS имеют возможность автоматического измерения точек в заданной области с указанным интервалом – режим сканирования. Благодаря этой функции значительно упрощаются обмеры насыпей и выемок для определения их объемов.

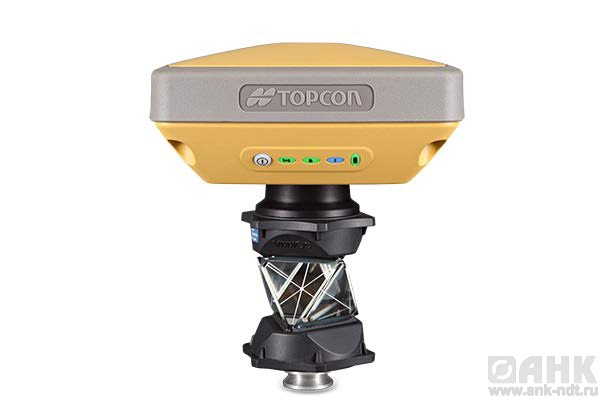

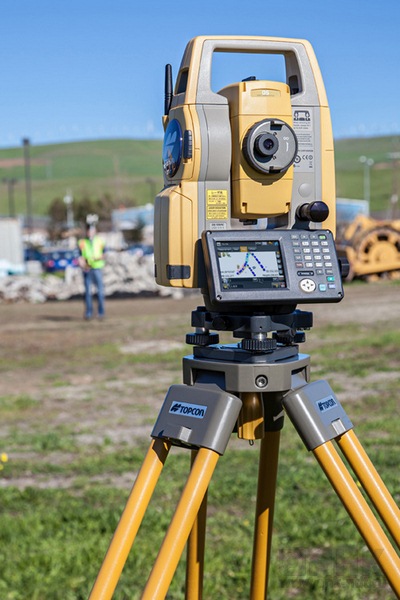

Особо следует отметить, что электронные тахеометры серии DS идеально подходят для реализации инновационной технологии «Гибрид», которая заключается в совместном использовании роботизированного тахеометра и ГНСС приемника для максимальной автоматизации процесса сбора данных на объекте. Комбинированная установка на вехе ГНСС приемника (RTK ровера), круговой призмы и полевого контроллера обеспечивает возможность координатных определений на точках как спутниковыми методами в реальном времени, так и традиционными методами с использованием роботизированного тахеометра – в зависимости от условий наблюдений и расположения точек съемки. Переключение между приемником и тахеометром производится с помощью нажатия всего одной клавиши в контроллере.

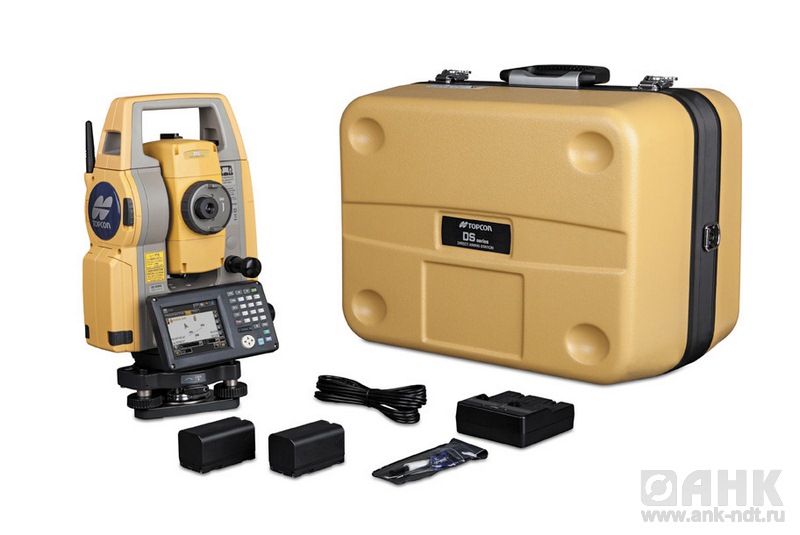

Электронный тахеометр на трегере, аккумулятор – 2 шт., зарядное устройство, сетевой кабель, крышка на объектив, бленда на объектив, юстировочные инструменты, транспортировочный футляр, плечевые ремни, USB flash диск (4Гб), силиконовая салфетка, руководство по эксплуатации, USB-флэш карта с программным модулем слежения тахеометра за отражательной мишенью, круговая призма ATP1.
ВНУТРЕННЕЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ:
- модуль «Сканирование» - позволяет производить автоматическое измерение точек объекта выбранной прямоугольной области с заданным шагом (указанному расстоянию между точками);
- работа с проектами (создание, удаление, настройка);
- импорт, экспорт данных различных форматов (.txt; .dxf; .dwg; .xyh; pnt; .dgn; .shp; .xml; .mgn; .csv; и т.д.);
- определение координат;
- обратная засечка;
- измерение недоступного расстояния, превышения;
- обмер рулеткой;
- измерения со смещениями;
- вынос в натуру (точки, линии, точки относительно базовой линии, пересечения, кривой, спирали, ЦМР, точки в направление, трассы и т.д.);
- расчетный модуль COGO:
- обратная задача;
- точка в направление;
- пересечение;
- инженерный калькулятор;
- расчет кривых;
- вычисление и подбор площади;
- расчет угла между тремя точками;
- расчет координат точек по смещению линии, кривой, трассы;
- расчет координат точек хода при вводе данных вручную;
- преобразование координат методом разворота относительно базовой точки;
- смещение системы координат по азимуту расстоянию высоте или координатам точек;
- преобразование координат по масштабу относительно базовой точки;
- плановые преобразования системы координат по соответствующим точкам;
- отображение результатов измерений или расчетов на миникарте;
- рисовка простейших элементов в процессе работы.
Технические характеристики
| Измерение углов | |
| Точность (с.к.о.) измерения угла одним приемом, " | 1 |
| Диапазон измеряемых расстояний | |
| без отражателя, м | 1000 |
| дальность по одной призме, м | 6000 |
| Точность измерения расстояний | |
| по одной призме | ±(1.5 + 2x10-6xD) |
| без отражателя | ±(2.0 + 2x10-6xD) |
| Интервал измерения расстояний | |
| Точный режим (до 1мм), с | 0.9 |
| Грубый режим, с | 0.6 |
| Режим слежения, с | 0.4 |
| Зрительная труба | |
| Увеличение, крат | 30 |
| Подсветка | Сетка нитей |
| Внешние условия эксплуатации прибора | |
| Пыле- влагозащищенность | IP65 |
| Рабочая температура, °С | -20 - +50 |
| Компенсатор | |
| Датчик | 2-осевой |
| Диапазон работы, ’ | ±6 |
| Панель управления | |
| Экран | Цветной жидкокристаллический сенсорный экран (240x320) |
| Клавиатура | 26 клавиш |
| Подсветка | дисплей + клавиатура |
| Интерфейсы | |
| Карты памяти | USB flash (до 8 Gb) |
| Память | |
| Внутренняя память | 500 Mb (включая память для программ) |
| Батарея питания | |
| Период работы при +20ºС (углы и расстояния), ч | около 5 |
| Зарядное устройство | |
| Период зарядки, ч | 5.5 |
| Вес | |
| Тахеометр с батареей, кг | 6.1 |
| | |
| Гарантийный срок | 1 год |
