Описание АТК-2012 анализатора мощности и гармоник
Состоит в госреестре СИ
Доставка во все регионы РФ
Краткие технические характеристики АТК-2012 :
- Измерение переменного (50 или 65 Гц, True-RMS) тока 0,1...3000 А и напряжения 0,1...600 В; измерение частоты 45...65 Гц с разрешением 0,1 Гц с погрешностью ±0,2 Гц; непрерывный анализ до 50-й гармоники, регистрация пиковых значений (39 мкс для 50 Гц, 33 мкс для 60 Гц), программируемые коэффициенты; анализ полного искажения гармоник (до 50-й гармоники);
- измерение активной (0,1...9999 кВт), реактивной и полной мощности, коэффициента мощности, угла сдвига фаз; расчет энергии; диаметр охвата клещей 170 мм; рабочая температура: -10...+50 °С;
- питание: 1,5 В х 2;
- габариты 130х80х43 мм; масса 450 г.
Подробные технические характеристики:

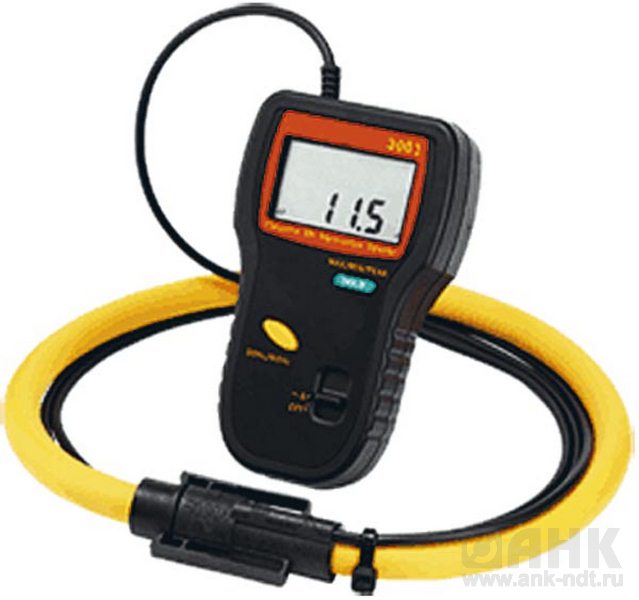

Многофункциональные токоизмерительные клещи переменного тока с широким диапазоном до 3000 А. Имеют гибкий магнитопровод большого диаметра, что позволяет проводить измерения при наличии препятствий, а также в пучках проводов. Позволяют производить измерение мощности и анализ гармоник.
- Гибкий магнитопровод диаметром 170 мм
- Измерение истинного среднеквадратического значения тока и напряжения (True RMS)
- Регистрация MIN и MAX значений
- Регистрация пиковых значений
- Анализ до 50-й гармоники
Технические характеристики
| Измеряемая величина | Диапазон | Разрешение | Погрешность |
| Переменный ток | 0...3000 А | 0,1 А | ±1% ± 5 е.м.р. |
| Переменное напряжение | 0...600 В | 0,1 В | ±0,5% ± 5 е.м.р. |
| Мощность | 0,1 Вт...9999 кВт | 0,1 кВт | 2% |
| Коэффициент мощности | 0,00...1 | 0,01 | ±0,5% ± 5 е.м.р. |
| Фазовый угол | -180°...+180° | 0,01 | ±0,5% ± 5 е.м.р. |
- Рабочая температура -10...+50 °С
- Питание 1,5 В х 2
- Габаритные размеры 130х80х43 мм
- Масса 450 г
