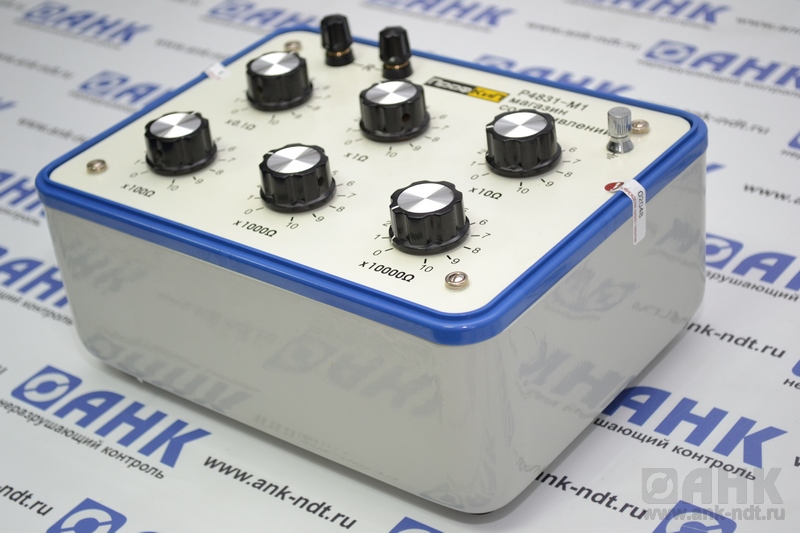

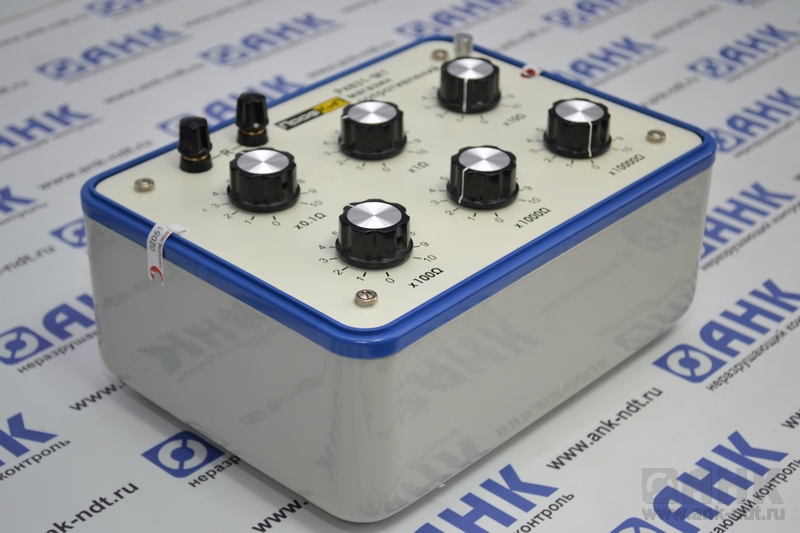

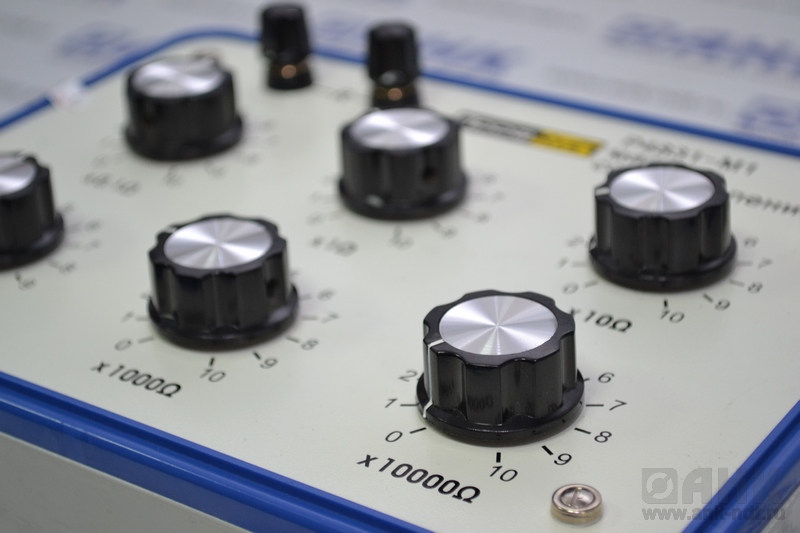

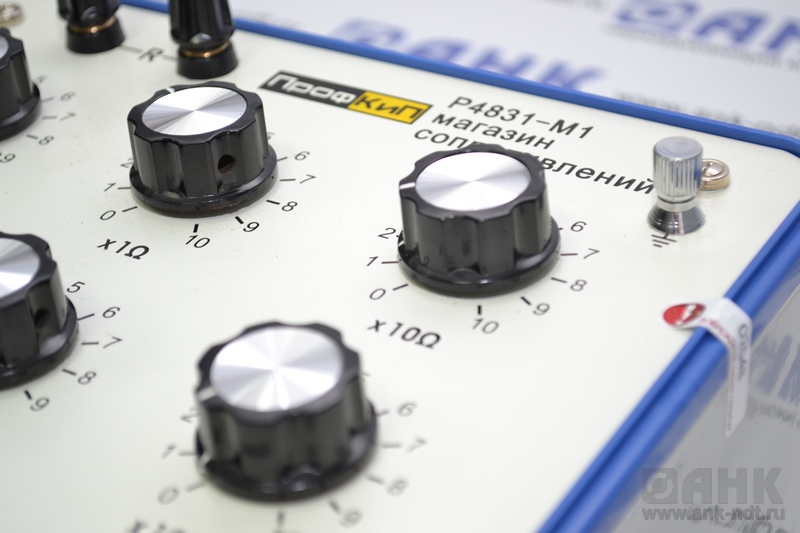

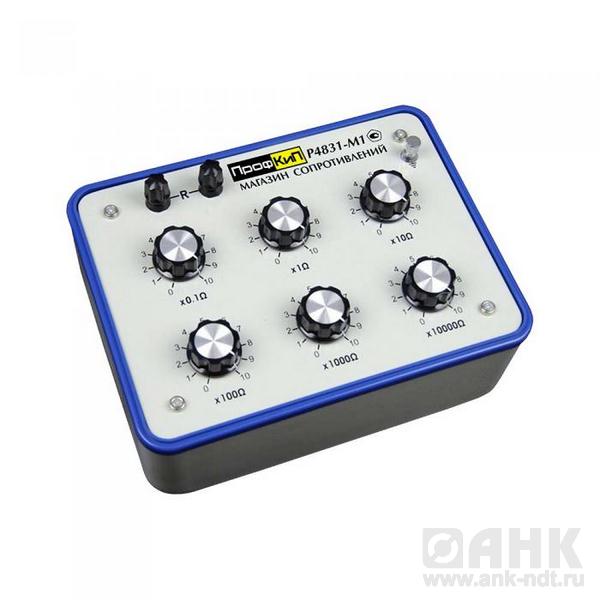

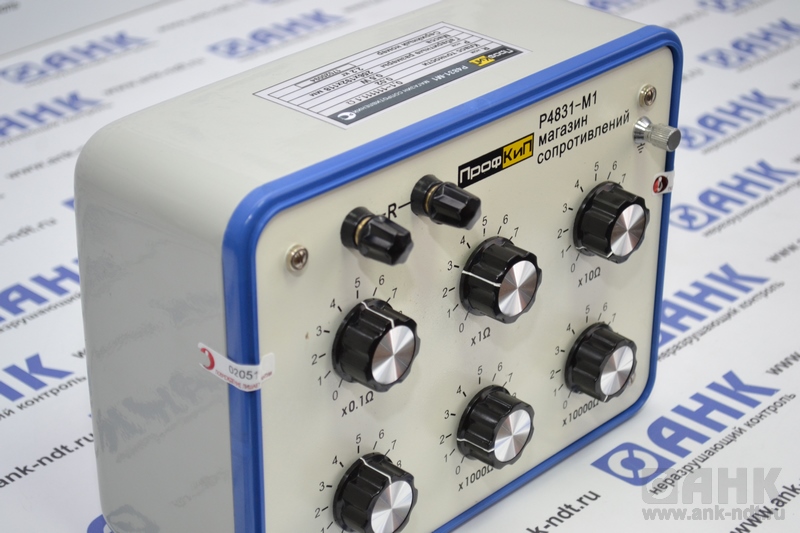

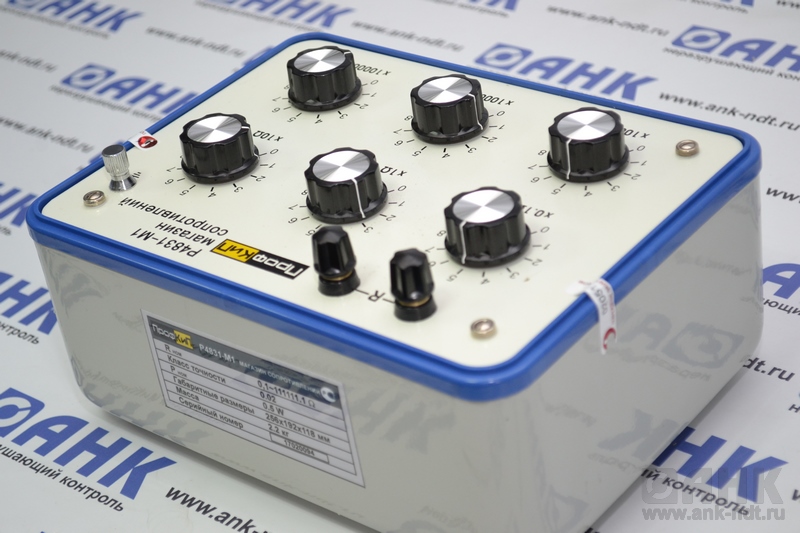

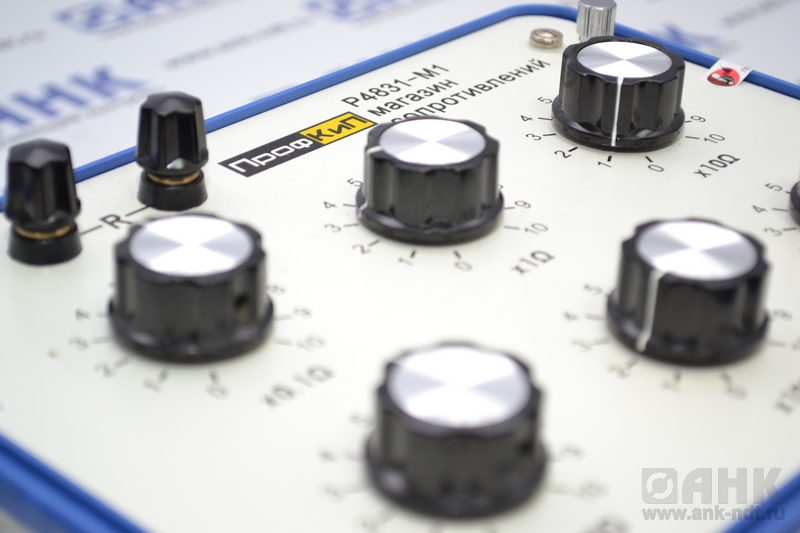

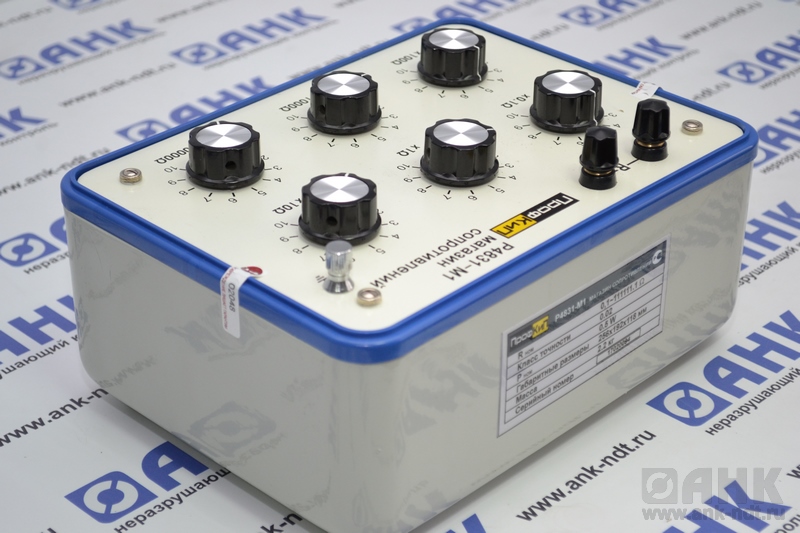

Описание ПРОФКИП Р4831-М1 магазина сопротивления
Доставка во все регионы РФ
Краткие технические характеристики Р4831-М1:
▪ 6 декад
▪ Диапазон: 0.1 Ом … 111111.1 Ом
▪ Класс точности (ММЭС): 0.2 /(2 х 10-6)
▪ Среднее значение номинального сопротивления: 0.002 Ом
▪ Номинальное значение ступени: 104 Ом ст., 10-1 Ом мл.
▪ Электрическое сопротивление изоляции: не менее 5 х 109 Ом
▪ Габаритные размеры, вес: 185х130х115 мм, 5 кг
Назначение магазина сопротивления ПрофКиП Р4831-М1
Магазин сопротивления ПрофКиП Р4831-М1 предназначен для воспроизведения значений электрического сопротивления постоянному току и для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного тока.
Особенности и преимущества магазина сопротивления ПрофКиП Р4831-М1
▪ 6 декад
▪ Диапазон: 0.1 Ом … 111111.1 Ом
▪ Класс точности (ММЭС): 0.2 /(2 х 10-6)
▪ Среднее значение номинального сопротивления: 0.002 Ом
▪ Номинальное значение ступени: 104 Ом ст., 10-1 Ом мл.
▪ Электрическое сопротивление изоляции: не менее 5 х 109 Ом
▪ Электрическая прочность изоляции: 2 кВ (1 мин)
Основные технические характеристики магазина сопротивления ПрофКиП Р4831-М1
| Параметры | Значения |
| Диапазон воспроизводимых значений сопротивления | 0.1 Ом … 111111.1 Ом |
| Класс точности при использовании в качестве ММЭС | 0.2 /(2 х 10-6) |
| Среднее значение номинального сопротивления | 0.021 Ом |
| Вариация начального сопротивления, вызванная изменением переходных сопротивлений контактов переключателей | 0.002 Ом |
| Номинальное значение сопротивления одной ступени | 104 Ом старшей декады 10-1 Ом младшей декады |
| Пределы допускаемой относительной погрешности (δ) воспроизведения номинального значения сопротивления | ±[0.02 + 2 х 10-6 (Rк /R– 1)] % где Rк – наибольшее значение сопротивления магазина, R– номинальное значение включенного сопротивления |
| Номинальная мощность рассеивания на одну ступень | 0.01 Вт для декады «х0.1Ω» 0.05 Вт для декады «х1Ω» и выше |
| Максимальная мощность рассеивания на одну ступень | 0.03 Вт для декады «х0.1Ω» 0.1 Вт для декады «х1Ω» и выше |
| Электрическое сопротивление изоляции | не менее 5 х 109 Ом |
| Электрическая прочность изоляции | должна выдерживать 2.0 кВ в течении 1 минуты |
Климатические условия применения магазина сопротивления ПрофКиП Р4831-М1
▪ Рабочая температура: 10°С … 25°С
▪ Относительная влажность окружающего воздуха: до 80% при 20°С
▪ Атмосферное давление: 84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)
Общие данные магазина сопротивления ПрофКиП Р4831-М1
▪ Средняя наработка на отказ: не менее 1000 ч
▪Средний срок службы: не менее 5 лет
▪ Габаритные размеры: 370х220х190 мм
▪ Вес: 5 кг
