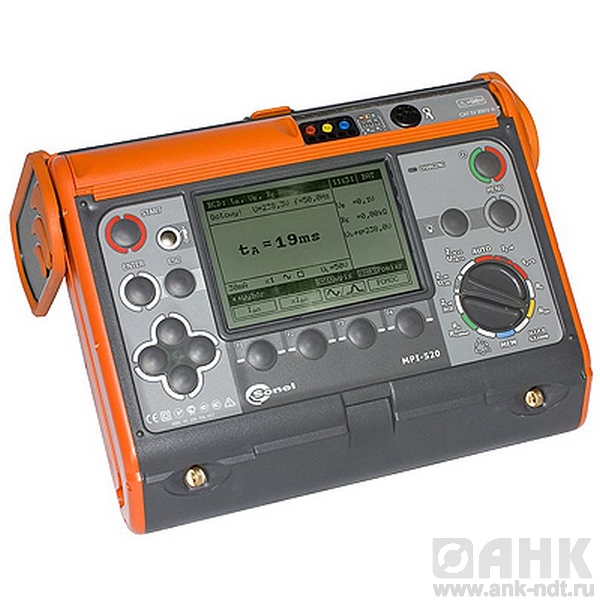

MPI-520 Измеритель параметров электробезопасности электроустановок в Саранске

Описание MPI-520 измерителя параметров электробезопасности электроустановок

Применение измерителей параметров электробезопасности электроустановок MPI-520:

Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Назначение измерителя параметров электробезопасности электроустановок MPI-520:

Измерители параметров электробезопасности электроустановок MPI-520 предназначены для измерения:

• действующего значения фазного и междуфазного напряжения переменного тока;
• частоты переменного тока
• полного сопротивления цепи «фаза - нуль», «фаза - фаза», «фаза - защитный проводник» без отключения источника питания;
• полного сопротивления цепи «фаза - защитный проводник» без отключения источника питания и срабатывания УЗО;
• силы тока отключения устройства защитного отключения (далее - УЗО) для синусоидального дифференциального тока;
• силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
• силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
• силы тока отключения УЗО для дифференциального постоянного тока;
• времени отключения сети при срабатывании УЗО;
• сопротивления защитного заземления;
• напряжения прикосновения относительно номинального дифференциального тока;
• напряжения переменного тока помех;
• сопротивления заземляющего устройства по 3-х полюсному методу;
• сопротивления защитных проводников;
• электрического сопротивления малым током;
• сопротивления электроизоляции.

Измеритель параметров электробезопасности электроустановок MPI-520 вычисляет:

• Активное и реактивного сопротивления цепи «фаза - нуль», «фаза - фаза», «фаза - защитный проводник»;
• Силу тока цепи «фаза-нуль», «фаза - фаза», «фаза - защитный проводник».

Прибор MPI-520 применяется:

• Для контроля целостности (наличия) нулевого и защитного проводников (до начала измерений).
• Для проверки последовательности чередования фаз и перекоса фаз по напряжению.
• Для регистрации:

- переменного тока и напряжения;

- частоты;

- мощности: полной, активной и реактивной, а также коэффициента мощности.

• Для запоминания и передачи в компьютер данных измерений и вычислений.

Основные технические характеристики MPI-520

«е.м.р.» - единица младшего разряда

Измерение действующего значения напряжения переменного тока

• Диапазон частоты 45...65 Гц
• Измерение частоты

• Диапазон напряжения: 50...500В
• Измерение переменного тока (True RMS)

• Номинальная частота сети f_n: 50 Гц, 60 Гц *) - Погрешность клещей учитывается отдельно
• Измерение мощности активной (P), реактивной (Q), полной (S) и cos φ

• Диапазон напряжения: 0...500 В;
• Диапазон тока: 0...400 A;
• Номинальная частота сети f_n: 50 Гц, 60 Гц;
• Число фаз измеряемой цепи: 1;
• Диапазон отображения cos φ: 0,00..1,00 (разрешение 0,01); *) U: 50...500 В, I: 10 мA...400 A;
• Погрешность токоизмерительных клещей учитывается отдельно.
• Измерение полного сопротивления петли короткого замыкания Z_L-PE, Z_L-n, Z_L-L
• Измерение полного сопротивления петли Z_s
• Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м)

• Номинальное напряжение работы U_nL-N / U_nL-L:110/190В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В;
• Рабочий диапазон напряжений: 95 ... 270 В (для Z_L-PE и Z_L-n) или 95 ... 440 В (для Z_L-L )
• Номинальная частота сети f_n: 50 Гц, 60 Гц;
• Рабочий диапазон частоты: 45 ... 65 Гц;
• Максимальный ток (для 415 В): 41,5 А (10 мс);
• Измерение сопротивления петли короткого замыкания: активного R_s и реактивного X_s

• Расчет и отображение для Z_s< 20 Ом
• Измерение ожидаемого тока короткого замыкания I _k

• Измерение сопротивления петли короткого замыкания Z_L-PE RCD (без отключения выключателя УЗО)
• Измерение сопротивления петли короткого замыкания Z_s
• Диапазон измерения согласно IEC 61557: 0,50...1999 Ом (для измерительного провода 1,2 м)

• Не вызывает срабатывания выключателей УЗО с I_Δn≥ 30 мA;
• Номинальное рабочее напряжение U_n: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В;
• Рабочий диапазон напряжений: 95...270 В;
• Номинальная частота сети f_n: 50 Гц, 60 Гц;
• Рабочий диапазон частоты: 45...65 Гц;
• Контроль правильности соединения зажима PE при помощи электрода касания.
• Показания сопротивления петли короткого замыкания: активного R_s и реактивного X_s

• Расчет и отображение для величины Z_s< 20 Ом
• Показания тока короткого замыкания I_к

• Измерение параметров отключения УЗО
• Номинальное напряжение работы U_n: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В;
• Рабочий диапазон напряжений: 95...270 В;
• Номинальная частота сети f_n: 50 Гц, 60 Гц;
• Рабочий диапазон частоты: 45...65 Гц.
• Измерение времени отключения t_A УЗО

• ^* - для I_Δn=10 мА и 0,5 I_Δn основная погрешность (2% t_A+ 3 е.м.р.)
• Измерение сопротивления защитного заземления R_E

• Измерение напряжения прикосновения U_B, отнесенного к номинальному дифференциальному току

• Измерение тока отключения I_A для синусоидального дифференциального тока

• Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
• Время протекания тока измерения ............................... макс. 3200 мс.
• Измерение тока отключения УЗО (I_A) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA

• Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
• Время протекания тока измерения ................................ макс. 3200 мс.
• Измерение тока отключения УЗО ( I_A) для постоянного дифференциального тока

• Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки;
• Время протекания тока измерения ............................... макс. 5040 мс
• Измерение сопротивления заземляющего устройства ( R_E)
• Измерение согласно PN-EN 61557-5: 0,5 Ом...1,99 кОм (для измерительного напряжения 50 В), 0,56 Ом...1,99 кОм (для измерительного напряжения 25 В)

• Измерительное напряжение: 25 В или 50 В RMS;
• Измерительный ток: 20 мA, синусоидальный RMS 125 Гц (для f_n=50 Гц) и 150 Гц (для f_n=60 Гц);
• Блокирование измерения при напряжении помех U_N>24 В
• Максимальное напряжение помех (измерение) U_Nmax=100 В
• Максимальное сопротивление вспомогательных зондов: 50 кОм
• Измерение сопротивления вспомогательных зондов R_H, R_S

Измерение напряжения помех

Внутреннее сопротивление: около 100 кОм

Измерение переходных сопротивлений контактов и проводников током ± 200 мA

Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом

• Напряжение на открытых зажимах: 4...9 В;
• Исходящий ток при R < 2 Ом: мин. 200 мA;
• Компенсация сопротивления измерительных проаодников;
• Измерение двунаправленным током.
• Измерение активного сопротивления малым током

• Напряжение на открытых зажимах: 4...9 В;
• Исходящий ток < 8 мA;
• Звуковой сигнал для измеряемого сопротивления < 30 Ом±50%;
• Компенсация сопротивления измерительных проводов.
• Измерение сопротивления изоляции
• Диапазон измерения согласно PN-EN 61557-2:

- для U_N = 50 В: 50 кОм...250 МОм

- для U_N = 100 В: 100 кОм...500 МОм
- для U_N = 250 В: 250 кОм...1 ГОм
- для U_N = 500 В: 500 кОм...2 ГОм
- для U_N = 1000 В: 1 МОм...3 ГОм

• * - для адаптеров WS-03 и WS-04
